Produktbeschreibung

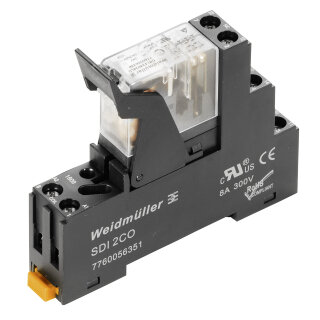

Das Koppelrelais DRIKIT 12VDC 2CO LD ist ein D-Series Schaltrelais mit zwei Wechslerkontakten (AgSnO-Ausführung) zur galvanischen Entkopplung von Steuerspannungen in Schaltschränken und Steuerungsverteilern. Die Nennsteuerspannung beträgt 12 V DC mit einem Nennstrom von 44,4 mA und einer Nennleistung von 530 mW; der Spulenwiderstand liegt bei 270 Ohm ± 10 Prozent. Auf der Lastseite schaltet das Relais 5 A Dauerstrom bei einer maximalen Schaltspannung von 250 V AC sowie 250 V DC. Die minimale Schaltleistung beträgt 10 mA bei 24 V, 10 mA bei 12 V und 100 mA bei 5 V. Der Klemmbereich der Schraubanschlüsse liegt zwischen 0,25 und 4 mm² (Bemessungsquerschnitt 1,5 mm²), mit Anzugsdrehmomenten von 0,5 bis 0,8 Nm. Das Relais verfügt über eine grüne LED-Statusanzeige sowie eine Freilaufdiode zur Schutzschaltung.
Anwendungsbereiche
Typische Einsatzfelder sind die Ansteuerung von AC-Lasten aus DC-Steuerungen (etwa in Verpackungsmaschinen oder Förderanlagen), die Trennung von Hochvolt-Lasten von Low-Level-Signalen sowie die Ausgangsbeschaltung von Speicherprogrammierbaren Steuerungen mit mechanischen Stellgliedern. Die Hutschienenmontage auf TS-35-Tragschienen, die robusten Schraubanschlüsse und das kompakte Format (15,8 × 80,2 × 67,7 mm, 64 g) machen das Relais zu einer Lösung für beengte Schaltschrankplatzverhältnisse. Der Arbeitstemperaturbereich reicht von ?40 bis +55 °C, die Lagertemperatur von ?40 bis +85 °C. Das Relais ist RoHS-konform und enthält keine relevanten SVHC-Stoffe.
Produktseite Weidmüller ->
Angaben zur Produktsicherheit
Herstellerinformationen:
Weidmüller GmbH & Co. KG
Klingenbergstraße 26
Nordrhein-Westfalen
Detmold, Deutschland, 32758
weidmueller@weidmueller.de
https://www.weidmueller.de/de/index.jsp
| Versandgewicht: |
0,6400 kg
|
| Artikelgewicht: |
0,0640 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
6,77 × 1,58 × 8,02 cm |
Technische Daten
Zulassungen
Abmessungen und Gewichte
| Tiefe |
67,7 mm
|
| Höhe |
80,2 mm
|
| Breite |
15,8 mm
|
| Nettogewicht |
64 g
|
Temperaturen
| Lagertemperatur |
-40 °C...85 °C |
| Umgebungstemperatur |
-40 °C...55 °C |
| Feuchtigkeit |
35...85 % rel. Feuchte, keine Betauung |
Umweltanforderungen
| RoHS-Konformitätsstatus |
Konform ohne Ausnahme |
| REACH SVHC |
Keine SVHC über 0,1 Gew.-% |
Steuerseite
| Nennsteuerspannung |
12 V DC |
| Nennstrom DC |
44,4 mA
|
| Nennleistung |
530 mW |
| Spulenwiderstand |
270 Ohm ± 10 % |
| Statusanzeige |
LED grün |
| Schutzschaltung |
Freilaufdiode |
Lastseite
| Nennschaltspannung |
250 V AC |
| Dauerstrom |
5 A
|
| max. Schaltfrequenz bei Nennlast |
0,1 Hz
|
| Schaltspannung (AC), max. |
250 V
|
| Schaltspannung (DC), max. |
250 V
|
| min. Schaltleistung |
10 mA @ 24 V 10 mA @ 12 V 100 mA @ 5 V |
| Schaltleistung AC (ohmsch), max. |
1250 VA
|
| Schaltleistung DC (ohmsch), max. |
150 W @ 24 V |
| Einschaltverzögerung |
<= 15 ms |
| Ausschaltverzögerung |
<= 10 ms |
| Kontaktausführung |
2 Wechsler (AgSnO) |
| Mechanische Lebensdauer |
10 x 106 Schaltungen |
Allgemeine Daten
| Tragschiene |
TS 35 |
| Prüftaste vorhanden |
Nein |
| Mechanische Schaltstellungsanzeige |
Nein |
| Farbe |
schwarz |
| Komponente mit Brennbarkeitsklasse nach UL94 |
Komponente: Gehäuse Brennbarkeitsklasse nach UL94: V-2 Komponente: Rastfuß Brennbarkeitsklasse nach UL94: HB Komponente: Haltebügel Brennbarkeitsklasse nach UL94: HB Komponente: Relaishaube Brennbarkeitsklasse nach UL94: V-2 Komponente: Relaisgrundkörper Brennbarkeitsklasse nach UL94: V-0 |
Isolationskoordination
| Bemessungsspannung |
250 V
|
| Verschmutzungsgrad |
2 |
| Überspannungskategorie |
III |
| Isolierstoffgruppe |
IIIb |
| Kriech- und Luftstrecke Steuerseite - Lastseite |
>= 3 mm |
| Spannungsfestigkeit Steuerseite - Lastseite |
4 kVeff / 1 min |
| Spannungsfestigkeit benachbarte Kontakte |
1,5 kVeff / 1 min |
| Spannungsfestigkeit offener Kontakt |
1 kVeff / 1 min |
| Stehstoßspannung |
4,8 kV (1,2/50 µs) |
| Schutzart |
IP20 |
Erweiterte Angaben Zulassungen / Normen
| Zertifikat-Nr. (cURus) Relais |
E312083 |
| Zertifikat-Nr. (cURus) Sockel |
E355547 |
Anschlussdaten
| Leiteranschlusstechnik |
Schraubanschluss |
| Abisolierlänge Bemessungsanschluss |
8 mm
|
| Anzugsdrehmoment, min. |
0,5 Nm |
| Anzugsdrehmoment, max. |
0,8 Nm |
| Klemmbereich, Bemessungsanschluss |
1,5 mm² |
| Klemmbereich, min. |
0,25 mm² |
| Klemmbereich, max. |
4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. |
0,25 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. |
4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. |
0,25 mm² |
| Leiteranschlussquerschnitt, feinstdrähtig, max. |
4 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. |
0,25 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. |
4 mm² |
| Leitungsdurchmesser, feindrähtig mit Aderendhülse (DIN 46228-1), min. |
0,25 mm² |
| Leitungsdurchmesser, feindrähtig mit Aderendhülse (DIN 46228-1), max. |
4 mm² |
| Klingenmaß |
Gr. PH1 |
Klassifikationen
| ETIM 8.0 |
EC001437 |
| ETIM 9.0 |
EC001437 |
| ETIM 10.0 |
EC001437 |
| ECLASS 14.0 |
27-37-16-01 |
| ECLASS 15.0 |
27-37-16-01 |
