Produktbeschreibung

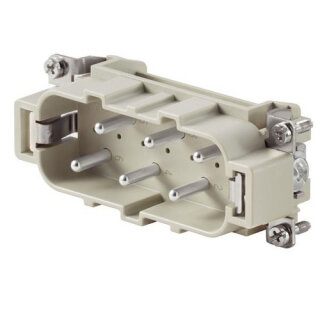

Der Kontakteinsatz HDC HSB 6 MS der Baureihe HSB ist ein Stifteinsatz der Baugröße 6 mit 6 Polen und Schraubanschluss für Leiter von 0,5 bis 6 mm² (AWG 20 bis AWG 10). Er ist für 400 V und 35 A nach DIN EN 61984 ausgelegt, die Bemessungsstoßspannung beträgt 6 kV bei Verschmutzungsgrad 3. Das Gehäuse besteht aus glasfaserverstärktem PC (Brennbarkeitsklasse UL 94 V-0, Isolierstoffgruppe IIIa), die Kontakte aus einer Kupferlegierung mit passivierter Silberoberfläche für mindestens 500 Steckzyklen. Der PE-Anschluss ist als Schraubanschluss M 5 ausgeführt, die Grenztemperatur liegt bei -40 °C bis 125 °C.
Angaben zur Produktsicherheit
Herstellerinformationen:
Weidmüller GmbH & Co. KG
Klingenbergstraße 26
Nordrhein-Westfalen
Detmold, Deutschland, 32758
weidmueller@weidmueller.de
https://www.weidmueller.de/de/index.jsp
| Versandgewicht: |
0,0800 kg
|
| Artikelgewicht: |
0,0800 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
9,00 × 5,00 × 3,70 cm |
Technische Daten
Allgemeine Daten
| Anforderungssatz mit Gefahrenstufen nach EN 45545-2 |
R22 (HL 1-3) R23 (HL 1-3) |
| Anschlussart |
Schraubanschluss |
| Baugröße |
6 |
| Baureihe |
HSB |
| Bemessungsspannung (DIN EN 61984) |
400 V
|
| Bemessungsspannung nach UL/CSA |
600 V AC/DC |
| Bemessungsstoßspannung (DIN EN 61984) |
6 kV
|
| Bemessungsstrom (cUR) |
Leiteranschlussquerschnitt AWG: AWG 10 Bemessungsstrom: 35 A Leiteranschlussquerschnitt AWG: AWG 12 Bemessungsstrom: 8 A Leiteranschlussquerschnitt AWG: AWG 14 Bemessungsstrom: 8 A Leiteranschlussquerschnitt AWG: AWG 16 Bemessungsstrom: 8 A Leiteranschlussquerschnitt AWG: AWG 18 Bemessungsstrom: 8 A Leiteranschlussquerschnitt AWG: AWG 20 Bemessungsstrom: 8 A |
| Bemessungsstrom (DIN EN 61984) |
35 A
|
| Bemessungsstrom (UR) |
Leiteranschlussquerschnitt AWG: AWG 10 Bemessungsstrom: 35 A Leiteranschlussquerschnitt AWG: AWG 12 Bemessungsstrom: 8 A Leiteranschlussquerschnitt AWG: AWG 14 Bemessungsstrom: 8 A Leiteranschlussquerschnitt AWG: AWG 16 Bemessungsstrom: 8 A Leiteranschlussquerschnitt AWG: AWG 18 Bemessungsstrom: 8 A Leiteranschlussquerschnitt AWG: AWG 20 Bemessungsstrom: 8 A |
| BG |
6 |
| Brennbarkeitsklasse nach UL 94 |
V-0 |
| Durchgangswiderstand |
≤2 mΩ |
| Farbe |
beige |
| Geringe Rauchentwicklung gemäß DIN EN 45545-2 |
Ja |
| Isolationswiderstand |
1010 Ω |
| Isolierstoff |
PC glasfaserverstärkt (UL-gelistet und Bahn-qualifiziert) |
| Isolierstoffgruppe |
IIIa |
| Leiteranschlussquerschnitt |
6 mm² |
| Oberfläche |
Silber passiviert |
| Polzahl |
6 |
| Steckzyklen Ag |
≥ 500 |
| Steckzyklen Au |
≥ 500 |
| Tightening torque (main contact), max. |
1,5 Nm |
| Tightening torque (main contact), min. |
1,2 Nm |
| Tightening torque (PE connection), max. |
2,5 Nm |
| Tightening torque (PE connection), min. |
2 Nm |
| Typ |
Stift |
| Verschmutzungsgrad |
3 |
| Werkstoff |
Kupferlegierung |
Anschlussdaten PE
| Anschlussart PE |
Schraubanschluss |
| Befestigungsschraube |
M 5 |
| Bemessungsquerschnitt |
6 mm² |
| Klingenmaß Schlitz (PE-Anschluss) |
1 x 5,5 |
| Leiteranschlussquerschnitt AWG (PE), max. |
AWG 10 |
| Leiteranschlussquerschnitt AWG (PE), min. |
AWG 20 |
| Stripping length (PE connection) |
10 mm
|
Ausführung
| Klemmschraube |
M 4 |
| Klingenmaß |
Gr. PZ1 |
| Klingenmaß Schlitz (Schraubanschluss) |
SD 0,8 x 4,0 |
| Leiteranschlussquerschnitt AWG, max. |
AWG 10 |
| Leiteranschlussquerschnitt AWG, min. |
AWG 20 |
| Leiteranschlussquerschnitt, eindrähtig, max. |
6 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. |
0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. |
6 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. |
0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. |
0,5 mm² |
| Leiteranschlussquerschnitt, feinstdrähtig, max. |
6 mm² |
| Leiteranschlussquerschnitt, max. |
6 mm² |
| Leiteranschlussquerschnitt, min. |
0,5 mm² |
| Stripping length (rated connection) |
11 mm
|
Abmessungen und Gewichte
| Tiefe |
84,5 mm
|
| Höhe |
34 mm
|
| Breite |
34 mm
|
| Nettogewicht |
71,28 g
|
Abmessungen
| Länge Sockel |
84,5 mm
|
| Plug height |
34 mm
|
Temperaturen
| Grenztemperatur |
-40 °C ... 125 °C |
Zulassungen
| ROHS |
Konform |
| UL File Number Search |
UL Webseite |
| Zertifikat-Nr. (cURus) |
E92202 |
Umweltanforderungen
| RoHS-Konformitätsstatus |
Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) |
6 c
|
| REACH SVHC |
Lead 7439-92-1 Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP |
e98b2b24-ba23-41bf-8d19-0dda3647412f |
| Chemische Beständigkeit |
Substanz: Aceton Chemische Beständigkeit: Beständig Substanz: Ammoniak, wässrig Chemische Beständigkeit: Bedingt beständig Substanz: Benzin Chemische Beständigkeit: Beständig Substanz: Benzol Chemische Beständigkeit: Beständig Substanz: Dieselöl Chemische Beständigkeit: Bedingt beständig Substanz: Essigsäure, konzentriert Chemische Beständigkeit: Beständig Substanz: Kalilauge (Kaliumhydroxid) Chemische Beständigkeit: Bedingt beständig Substanz: Methanol Chemische Beständigkeit: Bedingt beständig Substanz: Motorenöl Chemische Beständigkeit: Bedingt beständig Substanz: Lauge, verdünnt Chemische Beständigkeit: Beständig Substanz: Fluorchlorkohlenwasserstoffe Chemische Beständigkeit: Bedingt beständig Substanz: Außengebrauch Chemische Beständigkeit: Bedingt beständig |
Klassifikationen
| ETIM 8.0 |
EC000438 |
| ETIM 9.0 |
EC000438 |
| ETIM 10.0 |
EC000438 |
| ECLASS 14.0 |
27-44-02-05 |
| ECLASS 15.0 |
27-44-02-05 |
