Produktbeschreibung

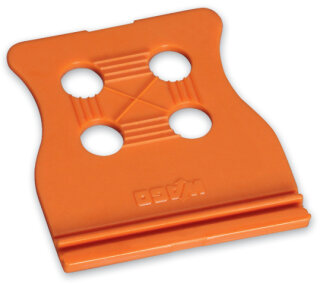

Die Zugentlastungsplatte 734-229 ist eine Befestigungskomponente für Stift- und Federleisten im Multisteckersystem von WAGO. Die 25 mm breite Platte wird einfach eingeschoben und dient der mechanischen Stabilisierung und Zugentlastung von Leiteranschlüssen. Sie ist kompatibel mit Leiterrastermaßen von 3,81 mm, 5,08 mm und 7,62 mm und passt damit auf eine breite Palette von WAGO-Steckersystemen. Die Platte besteht aus Polyamid PA66 (Isolierstoffgruppe I) und erfüllt die Brennbarkeitsklasse V0 nach UL 94, was eine sichere Anwendung auch in brandschutzrelevanten Schaltschrankanwendungen gewährleistet. Mit den Abmessungen 25 mm × 1,87 mm Höhe × 27 mm Tiefe und einem Gewicht von nur 0,6 g bietet die Platte ein leichtes, platzsparendes Zubehörteil.
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung von Steuerungsverteilern und Schaltschränken, wo Leiterbündel zusätzliche mechanische Stabilität benötigen. Auch bei vibrationsbelasteten Anwendungen wie Förderanlagen oder Verpackungsmaschinen trägt die Zugentlastungsplatte zur Vermeidung von Vibrationsausfällen bei. Die einfache Montage durch Einschieben ermöglicht schnelle und werkzeuglose Installation ohne zusätzliche Befestigungselemente.
Vorteile gegenüber Alternativen
Im Vergleich zu einfachen Leiterhaltern bietet die Zugentlastungsplatte eine durchdachte, normgerechte Lösung für sichere und wartungsfreie Langzeitstabilität. Die WAGO-Platte ist in Packungseinheiten zu 100 Stück (Verpackungseinheit 25) erhältlich und RoHS-konform produziert.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0150 kg
|
| Artikelgewicht: |
0,0006 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,70 × 2,50 × 0,19 cm |
| Technische Daten: |
Technische Daten
Geometrische Daten
| Breite |
25 mm / 0.984 inch |
| Höhe |
1,87 mm / 0.074 inch |
| Tiefe |
27 mm / 1.063 inch |
Mechanische Daten
| Montageart |
einschieben |
| Geeignet |
für Stift- und Federleisten mit Leiteranschluss im Rastermaß 3,81 mm; 5,08 mm; 7,62 mm |
Werkstoffdaten
| Farbe |
orange |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,02MJ |
| Gewicht |
0,6 g
|
Kaufmännische Daten
| Produktgruppe |
3 (MULTISTECKERSYSTEM) |
| VPE (UVPE) |
100 (25) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4017332404921 |
| Zolltarifnummer |
85389099990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-44-04-92 |
| eCl@ss 9.0 |
27-44-04-92 |
| ETIM 9.0 |
EC002848 |
| ETIM 10.0 |
EC002848 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
