Produktbeschreibung

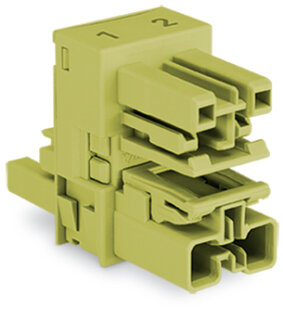

Der h-Verteiler 770-1609 aus der WINSTA MIDI-Familie ist ein fehlsteckgeschützter Installationssteckverbinder mit 2-polig Ausführung und Kodierung B. Das Gerät verfügt über einen Eingang und zwei beidseitige Abgänge mit Verriegelungsklinken zur sicheren Verbindung. Die Polzahl von 2 und das Rastermaß von 10 mm ermöglichen kompakte und übersichtliche Anordnungen in Schaltschränken und Installationsverteilern. Der Durchgangswiderstand liegt bei etwa 1 mOhm, der Kontaktübergang Stecker/Buchse bei circa 0,25 mOhm, was Stromübertragung ohne nennenswerte Spannungsverluste gewährleistet. Die Schutzart IP20 schützt gegen Fremdkörper, im gesteckten Zustand wird IP2xC erreicht. Das Gerät ist für Lasten bis 25 A ausgelegt und arbeitet bei einer Dauergebrauchstemperatur von -35 bis +85 °C.
Anwendungsbereiche
Typische Anwendungsfelder sind die Verdrahtung von Beleuchtungsschaltungen in Wohngebäuden, die Steuerung von Pumpen und Jalousienantrieben sowie modulare Steuerungssysteme in der Gebäudeautomation. Mit der Push-in CAGE CLAMP-Federanschlusstechnik entfällt das werkzeuggerechte Anschrauben von Leitern, was die Inbetriebnahme beschleunigt. Die hellgrüne Farbcodierung ermöglicht eine visuelle Differenzierung von Stromkreisen und reduziert Verwechslungsfehler bei der Installation.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen-basierten Verteilern bietet der WINSTA MIDI-Verteiler durch den integrierten Fehlsteckschutz und die farbliche Kodierungsmöglichkeit eine fehlertolerante Installation ohne zusätzliche Sicherungsmaßnahmen. Weitere Varianten können über den WAGO-Konfigurationsservice angefordert werden.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,7200 kg
|
| Artikelgewicht: |
0,0144 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,58 × 2,00 × 3,27 cm |
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro |
| Varianten: |
Andere PolkennzeichnungenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Elektrische Daten
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Allgemein
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
2 |
| Polzahl |
2 |
Anschluss 1
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
20 mm / 0.787 inch |
| Höhe |
32,7 mm / 1.287 inch |
| Tiefe |
45,8 mm / 1.803 inch |
Mechanische Daten
| Anwendung |
Steuerungstechnik |
| Kodierung |
B |
| variable Kodierung |
Nein |
| Aufdruck |
1 2 |
| Potentialkennzeichnung |
1 2 |
| Steckkraft einer Steckverbindung |
ca. 20 ... 70 N (polzahlabhängig) |
| Haltekraft einer Steckverbindung |
mit Verriegelung: > 80 N |
| Trennkraft einer Steckverbindung |
ohne Verriegelung: ca. 20 ... 70 N (polzahlabhängig) |
| Anzahl der Steckzyklen |
200, ohne ohmsche Last |
| Verteilertyp |
h-Verteiler, beidseitige Abgänge |
| Schutzart |
IP20; In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!) |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Buchse/Stecker |
| Fehlsteckschutz |
Ja |
| Hinweis zum Fehlsteckschutz |
Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken |
| Verriegelungsklinke |
Ja |
| Verriegelung der Steckverbindung |
Verriegelungsklinke |
| Hinweis zur Verriegelung |
Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verrie |
| Anzahl der Verriegelungsklinken |
2 |
Werkstoffdaten
| Farbe |
hellgrün |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Kupfer bzw. Kupferlegierung; oberflächenveredelt |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,226MJ |
| Gewicht |
14,4 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-5 ... +40 °C |
| Dauergebrauchstemperatur |
-35 ... +85 °C |
| Hinweis zur Dauergebrauchstemperatur |
Isolierteile für Temperaturen <= 105 °C |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4055143561853 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-44-06-03 |
| eCl@ss 9.0 |
27-44-06-03 |
| ETIM 9.0 |
EC002567 |
| ETIM 10.0 |
EC002567 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
