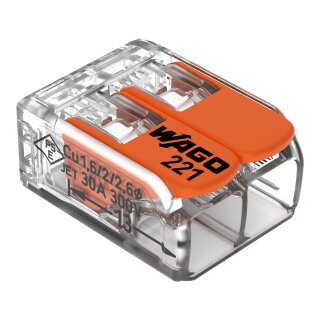

Verbindungsklemme 221-612 CAGE CLAMP Hebel 6 mm² transparent

Verbindungsklemme 221-612 CAGE CLAMP Hebel 6 mm² transparent

Artikelnummer: WAG-221-612
GTIN: 4055143704168
HAN: 221-612
Inhalt: 50 Stück

Hersteller WAGO

2-Leiter-Verbindungsklemme 221-612 mit Hebeln, CAGE CLAMP®-Anschluss, 0,5–6 mm², 41 A / 450 V. Für eindrähtigen, mehrdrähtigen und feindrähtigen Kupferleiter.

30,08 €

0,60 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 42,24 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Verbindungsklemme 221-612 ist eine zweileitrige Steckklemme mit mechanischen Hebeln für die Anschluss- und Verbindungstechnik. Sie arbeitet nach dem CAGE CLAMP®-Prinzip und verbindet unterschiedliche Leiterarten werkzeuglos miteinander. Der Bemessungsstrom beträgt 41 A bei 450 V Bemessungsspannung, die Betriebstemperatur reicht bis 85 °C (T85-Klassifizierung nach EN 60998), die Dauergebrauchstemperatur liegt bei 105 °C. Die Klemme akzeptiert Leiterquerschnitte von 0,5 bis 6 mm² als eindrähtigen, mehrdrähtigen oder feindrähtigen Kupferleiter ohne Vorbehandlung wie Aderendhülsen-Crimpen; die erforderliche Abisolierlänge liegt bei 12 bis 14 mm.

Anwendungsbereiche

Typische Einsatzfelder sind die Verdrahtung von Steuerungsverteilern, Anlagenschaltschränken und Schaltanlagen im Niederspannungsbereich bis 450 V. Die Klemme wird häufig zur Verbindung von Sensor- und Aktorleitungen, in der Gebäudeinstallation sowie in Schaltschrank-Verdrahtungen verwendet. Das transparente Polycarbonat-Gehäuse (Brennbarkeitsklasse V2 nach UL 94) ermöglicht sofortige Sichtkontrolle der korrekt angeschlossenen Leiter und ist wartungsfrei.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen erfolgt die Leiter-Fixierung durch die integrierte Käfigzugfeder ohne manuelle Drehmoment-Anpassung; ein fehlender Anzug ist somit ausgeschlossen. Die breiten, flachen Hebel lassen sich komfortabel ohne Werkzeug betätigen und sitzen bündig im Gehäuse ohne störende Kanten. Abmessungen: 16 × 10,1 × 21,1 mm (B × H × T). Die Klemme erfüllt die Sicherheitsanforderung für geerdete Netze und ist nur von Elektrofachkräften unter Beachtung nationaler Vorschriften einzusetzen.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,1500 kg

Artikelgewicht:

0,0030 kg

Abmessungen ( Länge × Breite × Höhe ):

2,11 × 1,60 × 1,01 cm

Technische Daten:

Technische Daten

Hinweise

Allgemeine Sicherheitshinweise	Achtung: Handhabungs- und Sicherheitshinweise beachten!Nur von Elektrofachkraft anzuwenden!Nicht unter Spannung arbeiten!Nur für bestimmungsgemäßen Gebrauch einsetzen!Nationale Vorschriften/Normen/Richtlinien beachten!Technische Daten der Produkte beachten!Anzahl der zulässigen Potentiale beachten!K
Sicherheitshinweis	in geerdeten Netzen

Elektrische Daten

Verdrahtungsrichtung	Seitliche Verdrahtung

Allgemein

Verdrahtungsrichtung	Seitliche Verdrahtung

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Hebel
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	6 mm² / 10 AWG
Eindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Mehrdrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Feindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Abisolierlänge	12 ... 14 mm / 0.47 ... 0.55 inch
Verdrahtungsrichtung	Seitliche Verdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Hebel
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	6 mm² / 10 AWG
Eindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Mehrdrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Feindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Abisolierlänge	12 ... 14 mm / 0.47 ... 0.55 inch
Verdrahtungsrichtung	Seitliche Verdrahtung

Geometrische Daten

Breite	16 mm / 0.63 inch
Höhe	10,1 mm / 0.398 inch
Tiefe	21,1 mm / 0.831 inch

Werkstoffdaten

Farbe	transparent
Deckelfarbe	transparent
Isolierstoffgruppe	IIIa
Isolierwerkstoff Hauptgehäuse	Polycarbonat (PC)
Brennbarkeitsklasse gemäß UL 94	V2
Brandlast	0,046MJ
Farbe des Betätigungselements	orange
Gewicht	3 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	+85 °C
Dauergebrauchstemperatur	105 °C
T-Kennzeichnung gemäß EN 60998	T85

Kaufmännische Daten

VPE (UVPE)	500 (50) St.
Verpackungsart	Karton
Ursprungsland	CH
GTIN	4055143704168
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-14-11-04
eCl@ss 9.0	27-14-11-04
ETIM 9.0	EC000446
ETIM 10.0	EC000446
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
