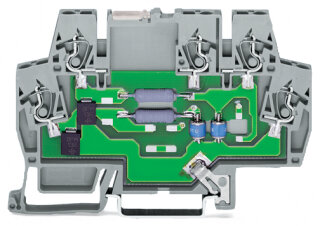

Überspannungsschutzmodul 792-800 DC 24 V 2 Signalpfade CAGE CLAMP

Überspannungsschutzmodul 792-800 DC 24 V 2 Signalpfade CAGE CLAMP

Artikelnummer: WAG-792-800
GTIN: 4017332780735
HAN: 792-800
Inhalt: 1 Stück

Überspannungsschutzmodul für Signaltechnik, DC 24 V, 2 Signalpfade mit gemeinsamer Ableitung, 5 kA Stoßableitung pro Ader, 2-stufig, 6 mm Baubreite für.

133,70 €

inkl. 19% USt. , zzgl.

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Überspannungsschutzmodul WAGO 792-800 ist eine 2-stufige Schutzeinrichtung für DC-Signalleitungen mit Betriebsnennspannung von 24 V. Das Modul bietet einen Nennableitstoßstrom von 5 kA pro Ader und insgesamt 10 kA, mit einem Schutzpegel von maximal 110 V zwischen den Adern (Kategorie C2). Es verfügt über 5 Anschlüsse in CAGE-CLAMP-Technik für Leiterquerschnitte von 0,08 bis 2,5 mm² sowie eine platzsparende Baubreite von nur 6 mm für die Montage auf Hutschiene 35 mm. Der Temperaturbereich für den Betrieb erstreckt sich von -40 bis +80 °C. Das Modul schützt zwei Signalpfade mit gemeinsamer Erdungsableitung und ist für unsymmetrische Schnittstellen optimiert.

Anwendungsbereiche

Typische Anwendungen sind der Überspannungsschutz von digitalen und analogen Signalleitungen in Steuerungstechnik sowie die Absicherung von Bus-Netzwerken wie LON- oder PROFIBUS-Installationen vor transienten Überspannungen. Ein weiteres Einsatzfeld ist der Schutz von Messwert- und Sensorsignalen in MSR-Systemen gegen Blitz- und Schaltüberspannungen.

Vorteile gegenüber Alternativen

Im Unterschied zu einstufigen Schutzlösungen bietet die 2-stufige Konzeption mit separater Ableitung ein gestaffeltes Schutzkonzept: Die erste Stufe begrenzt Stoßströme von außen, die zweite Stufe zwischen den Adern verhindert Induktionskopplungen. Die Schutzart IP00 erfordert den Einsatz von Abschluss- oder Zwischenplatte für IP20. Sicherheitsvorkehrungen müssen zwingend beachtet werden: Die Tragschiene muss geerdet sein, die Installation nur durch Fachpersonal erfolgen, und steckbare Module dürfen nicht unter Spannung gesteckt oder gezogen werden.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0388 kg
Artikelgewicht:	0,0388 kg
Abmessungen ( Länge × Breite × Höhe ):	5,60 × 0,60 × 9,10 cm

Technische Daten

Hinweise

Sicherheitshinweis	- Die Installation ist ausschließlich durch Fachpersonal durchzuführen.- Die Tragschiene muss geerdet werden.- Der Eingangsstrom ist durch eine geeignete Sicherung abzusichern.- Berührsicherheit bzgl. gespeicherter Ladungen ist sicherzustellen.- Steckbare Module nicht unter Spannung ziehen/stecken.-

Elektrische Daten

Betriebsnennspannung	DC 24 V
Höchste Dauerspannung	AC 23 V / DC 33 V
Nennstrom	0,5 A
Nennableitstoßstrom (8/20 µs) Ader	5 kA
Nennableitstoßstrom (8/20 µs) gesamt	10 kA
Schutzpegel Ader/Ader (Kat. C2 bei IN)	<= 110 V
Schutzpegel Ader/PG (Kat. C2 bei IN)	<= 65 V
Schutzpegel Ader/Ader (Kat. C3 bei IN)	<= 90 V
Schutzpegel Ader/PG (Kat. C3 bei IN)	<= 45 V
Grenzfrequenz Ader/Ader	6 MHz
Grenzfrequenz Ader/PG	6 MHz
Impedanz	1,8Ohm

Sicherheit und Schutz

Schutzart	IP00; IP20 mit Abschluss- und Zwischenplatte

Anschlussdaten

Anschlüsse (Anzahl)	5
Anschlusstechnik	CAGE CLAMP®
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 14 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch

Geometrische Daten

Breite	6 mm / 0.236 inch
Höhe	91 mm / 3.58 inch
Tiefe ab Oberkante Tragschiene	56 mm / 2.2 inch

Mechanische Daten

Montageart	Tragschiene 35Tragschiene 35

Werkstoffdaten

Gewicht	38,8 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-40 ... +80 °C
Umgebungstemperatur (Lagerung)	-40 ... +80 °C

Normen und Bestimmungen

Normen/Bestimmungen	IEC 61643-21IEC 61643-21

Kaufmännische Daten

Produktgruppe	21 (Sonderkomponenten Elektronik)
VPE (UVPE)	1 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4017332780735
Zolltarifnummer	85363010000

Produktklassifikation

UNSPSC	39121610
eCl@ss 10.0	27-13-08-05
eCl@ss 9.0	27-13-08-05
ETIM 9.0	EC000943
ETIM 10.0	EC000943
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
