Produktbeschreibung

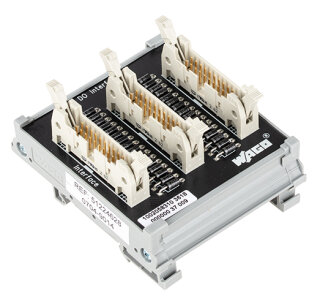

Das Übergabemodul 704-9014 ist ein Redundanzmodul für Steuerungsausgänge in SPS-gesteuerten Automatisierungssystemen. Es bietet eine 16-Kanal-Digitalausgangsfunktion mit 20-poliger Ausführung nach DIN 41651 und wird mit einem Stiftleisten-Steckverbinder ausgestattet. Die Betriebsspannung beträgt DC 24 V bei einem Grenzdauerstrom von 1 A pro Kanal. Das Modul ist für einen Betriebstemperaturbereich von -20 bis +50 °C ausgelegt und arbeitet bei relativer Feuchte bis 85 %. Die Bemessungsspannung liegt bei 50 V, die Bemessungsstoßspannung bei 0,8 kV. Das Modul wird auf eine Hutschiene 35 mm montiert und hat die Abmessungen 70 mm (Breite) × 85 mm (Höhe) × 45 mm (Tiefe).
Anwendungsbereiche
Typische Einsatzfelder sind die Ausgangsabsicherung in dezentralen Steuerungsgehäusen, die Signalverdrahtung in Verpackungsmaschinen sowie die Redundanzausgabe in Förderanlagen und automatisierten Handlingssystemen.
Vorteile gegenüber Alternativen
Im Unterschied zu direkten Ausgangsklemmen bietet das Übergabemodul eine zusätzliche Entkopplung und Pufferung zwischen der SPS-Ebene und den angesteuerten Feldgeräten. Das Modul ist RoHS-konform und wird in Deutschland gefertigt. Zubehör wie passende Stecker und Adaptermodule sind im WAGO-Sortiment verfügbar.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0699 kg
|
| Artikelgewicht: |
0,0699 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,50 × 7,00 × 8,50 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
16-Kanal-Digitalausgang |
| Betriebsnennspannung |
DC 24 V |
| Grenzdauerstrom |
1 A
|
Sicherheit und Schutz
| Bemessungsspannung |
50 V
|
| Bemessungsstoßspannung |
0,8 kV
|
| Verschmutzungsgrad |
2 |
Anschlussdaten
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Stiftleiste |
| Polzahl 1 |
20 |
| Anschlusstyp |
System |
| Polzahl |
20 |
Anschluss 1
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Stiftleiste |
| Polzahl 1 |
20 |
| Anschlusstyp |
System |
Anschluss 2
Anschluss 3
Geometrische Daten
| Breite |
70 mm / 2.755 inch |
| Höhe |
85 mm / 3.345 inch |
| Tiefe ab Oberkante Tragschiene |
45 mm / 1.771 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
Werkstoffdaten
| Brandlast |
0,921MJ |
| Gewicht |
69,9 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +70 °C |
| Relative Feuchte |
<= 85 % (nicht betauend) |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4055143982719 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121421 |
| ETIM 9.0 |
EC002780 |
| ETIM 10.0 |
EC002780 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| CAS-No. |
7439-92-179-94-7 |
| REACH Candidate List Substance |
2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenolLead |
| RoHS Compliance Status |
Compliant,No Exemption |
| SCIP notification number (Austria) |
d5e09098-d9e4-451f-934c-9d98e7ca34cc |
| SCIP notification number (Belgium) |
2fd7868d-ca4a-4caf-b171-19bfe3f10bf5 |
| SCIP notification number (Bulgaria) |
e0cf3893-ba9c-4480-a655-dc14449515d4 |
| SCIP notification number (Czech Republic) |
d2eec4b3-3e10-4960-a238-058f12b689ae |
| SCIP notification number (Denmark) |
1f7b854e-4573-431a-93ff-ebcf26ae058b |
| SCIP notification number (Finland) |
699c7857-9a31-45e0-b700-0c2d9f688537 |
| SCIP notification number (France) |
cd416a17-14c2-41eb-8bd6-0860f3c44370 |
| SCIP notification number (Germany) |
50bcaf12-6de4-4539-bed0-0b49a5be24f5 |
| SCIP notification number (Hungary) |
bc92f347-6d24-4673-9a38-a12283d67c70 |
| SCIP notification number (Italy) |
8ee6ef17-796d-4807-9a1c-766327c4effc |
| SCIP notification number (Netherlands) |
ce85a992-e340-476e-983b-26226e78810e |
| SCIP notification number (Poland) |
de021189-a2cf-4bfa-a66c-69b71b1d7efa |
| SCIP notification number (Romania) |
7d06d016-b814-42fb-a210-a790016bc313 |
| SCIP notification number (Sweden) |
aad6a7e7-b68d-4af9-ad32-9f011a599809 |
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
16-Kanal-Digitalausgang |
| Betriebsnennspannung |
DC 24 V |
| Grenzdauerstrom |
1 A
|
Sicherheit und Schutz
| Bemessungsspannung |
50 V
|
| Bemessungsstoßspannung |
0,8 kV
|
| Verschmutzungsgrad |
2 |
Anschlussdaten
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Stiftleiste |
| Polzahl 1 |
20 |
| Anschlusstyp |
System |
| Polzahl |
20 |
Anschluss 1
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Stiftleiste |
| Polzahl 1 |
20 |
| Anschlusstyp |
System |
Anschluss 2
Anschluss 3
Geometrische Daten
| Breite |
70 mm / 2.755 inch |
| Höhe |
85 mm / 3.345 inch |
| Tiefe ab Oberkante Tragschiene |
45 mm / 1.771 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
Werkstoffdaten
| Brandlast |
0,921MJ |
| Gewicht |
69,9 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +70 °C |
| Relative Feuchte |
<= 85 % (nicht betauend) |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4055143982719 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121421 |
| ETIM 9.0 |
EC002780 |
| ETIM 10.0 |
EC002780 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| CAS-No. |
7439-92-179-94-7 |
| REACH Candidate List Substance |
2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenolLead |
| RoHS Compliance Status |
Compliant,No Exemption |
| SCIP notification number (Austria) |
d5e09098-d9e4-451f-934c-9d98e7ca34cc |
| SCIP notification number (Belgium) |
2fd7868d-ca4a-4caf-b171-19bfe3f10bf5 |
| SCIP notification number (Bulgaria) |
e0cf3893-ba9c-4480-a655-dc14449515d4 |
| SCIP notification number (Czech Republic) |
d2eec4b3-3e10-4960-a238-058f12b689ae |
| SCIP notification number (Denmark) |
1f7b854e-4573-431a-93ff-ebcf26ae058b |
| SCIP notification number (Finland) |
699c7857-9a31-45e0-b700-0c2d9f688537 |
| SCIP notification number (France) |
cd416a17-14c2-41eb-8bd6-0860f3c44370 |
| SCIP notification number (Germany) |
50bcaf12-6de4-4539-bed0-0b49a5be24f5 |
| SCIP notification number (Hungary) |
bc92f347-6d24-4673-9a38-a12283d67c70 |
| SCIP notification number (Italy) |
8ee6ef17-796d-4807-9a1c-766327c4effc |
| SCIP notification number (Netherlands) |
ce85a992-e340-476e-983b-26226e78810e |
| SCIP notification number (Poland) |
de021189-a2cf-4bfa-a66c-69b71b1d7efa |
| SCIP notification number (Romania) |
7d06d016-b814-42fb-a210-a790016bc313 |
| SCIP notification number (Sweden) |
aad6a7e7-b68d-4af9-ad32-9f011a599809 |
