Produktbeschreibung

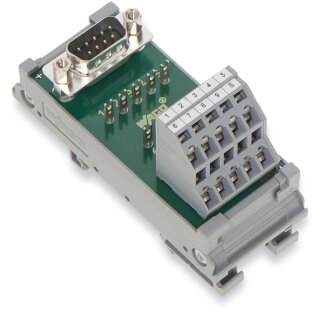

Das Übergabemodul 289-721 von WAGO verbindet eine HD-Sub-D-Stiftleiste mit doppelstöckigen Leiterplattenklemmen der Serie 736 und ermöglicht die werkzeuglose Verdrahtung über CAGE CLAMP-Technik. Die 15-polige Steckverbindung arbeitet bei Betriebsspannungen bis 30 V AC und 50 V DC mit einem Nennstrom von 2 A und einem Kontaktwiderstand von maximal 30 mOhm. Der Leiterquerschnittsbereich umfasst 0,08 bis 2,5 mm² (28 bis 12 AWG), wobei die CAGE CLAMP-Anschlusstechnik sowohl eindrähtigen als auch feindrähtigen Leitern gerecht wird. Das Modul ist für den Betrieb im Temperaturbereich von -20 bis +50 °C ausgelegt und erreicht eine Spannungsfestigkeit von 1,3 kVeff zwischen den Kanälen.
Anwendungsbereiche
Typische Anwendungsfelder sind die Übergabe von Messsignalen und Steuerspannungen von HD-Sub-D-Schnittstellen zu modular aufgebauten SPS-Eingangsklemmen sowie die Verdrahtung von Steuerverteilern in Prüfständen und Laboraufbauten, wo eine flexible Konfiguration erforderlich ist. Das Modul verfügt über Lötstützpunkte und ist Anforderungsstufe 2 mit 200 Steckzyklen klassifiziert. Eine Zugentlastung mit Gewindebolzen UNC 4-40 sichert die Steckerverbindung ab. Die Schutzart IP00 erfordert einen zusätzlichen Berührungsschutz durch ein Abdeckprofil wie das WAGO-System 709. Die Breite von 43,5 mm ermöglicht eine platzsparende Integration in kompakten Schaltschrankaufbauten.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0644 kg
|
| Artikelgewicht: |
0,0644 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,80 × 4,35 × 8,50 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Achtung! Berührbare spannungsführende Teile! Ein notwendiger Berührungsschutz ist durch den Anlagenerrichter sicherzustellen, z. B. mit einem WAGO-Abdeckprofil der Serie 709 (siehe Zubehör) oder einer ähnlichen Abdeckung. Die für den jeweiligen Anwendungsfall zu beachtenden Errichtungsbestimmungen s |
Elektrische Daten
| Betriebsspannung |
<= AC 30 V; <= DC 50 V |
| Nennstrom |
2 A
|
| Kontaktwiderstand max. |
30 mOhm |
| Sonderfunktionen |
mit Lötstützpunktmit Schirmanschluss |
Sicherheit und Schutz
| Bemessungsspannung |
50 V
|
| Verschmutzungsgrad |
2 |
| Schutzart |
IP00 |
| Spannungsfestigkeit Kanal/Kanal (AC, 1 min) |
1.3 kVeff |
| Art der Isolierung |
Funktionsisolierung |
Anschlussdaten
| Anforderungsstufe |
2 / 200 Steckzyklen |
| Zugentlastung |
Gewindebolzen UNC 4-40 |
| Steckverbinder |
HD-Sub-D; Stiftleiste |
| Polzahl 1 |
15 |
| Anschlusstyp |
Feld |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Steckrichtung |
vertikal |
| Bauform |
Leiterplattenklemmen, doppelstöckige |
| Polzahl |
16 |
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO Serie 736 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Anschluss 1
| Steckverbinder |
HD-Sub-D; Stiftleiste |
| Polzahl 1 |
15 |
| Anschlusstyp |
System |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Steckrichtung |
vertikal |
Anschluss 2
| Bauform |
Leiterplattenklemmen, doppelstöckige |
| Polzahl |
16 |
| Anschlusstyp |
Feld |
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO Serie 736 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Geometrische Daten
| Breite |
43,5 mm / 1.713 inch |
| Höhe |
85 mm / 3.346 inch |
| Tiefe ab Oberkante Tragschiene |
48 mm / 1.89 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Gehäusebauform |
Montagesockel |
Werkstoffdaten
| Kontaktwerkstoff (Steckverbinder) |
Au über Ni |
| Brandlast |
0,652MJ |
| Gewicht |
64,4 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +70 °C |
| Relative Feuchte |
<= 85 % (nicht betauend) |
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 61010-2-201 |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
7 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454413637 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-14-11-52 |
| eCl@ss 9.0 |
27-14-11-52 |
| ETIM 9.0 |
EC002780 |
| ETIM 10.0 |
EC002780 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
