Produktbeschreibung

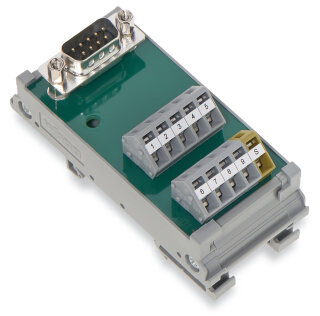

Das Übergabemodul 289-585 ist eine Schnittstellenlösung zur Verbindung von System-Steckverbindern mit feldanschluss-seitigen Leiterplattenklemmen. Die Sub-Min-D-Stiftleiste bietet neun Pole mit vertikaler Steckrichtung, während die feldseite zwei 10-polige CAGE-CLAMP-Reihenklemmen der WAGO-Serie 236 bereitstellt. Der Nennstrom liegt bei 2 A, die Bemessungsspannung bei 125 V AC/DC. Der Kontaktwiderstand ist mit maximal 30 mOhm spezifiziert, der Leiterquerschnittsbereich auf der Feldseite beträgt 0,08 bis 2,5 mm². Der Montagesockel wird auf Tragschiene 35 mm befestigt und verfügt über einen integrierten Schirmanschluss mit Gewindebolzen UNC 4-40 als Zugentlastung. Die Betriebstemperatur liegt zwischen -20 und +50 °C, die Lagertemperatur zwischen -40 und +70 °C bei maximal 85 % relativer Feuchte ohne Taupunkt.
Anwendungsbereiche
Typische Anwendungsfelder sind Übergänge zwischen diskreten Systemsteckern und Maschinensteuerungen in Schaltschränken, Schnittstellen in SPS-Konfigurationen sowie Verdrahtung in Prüfständen und Maschinenverbindungen. Das Modul erfüllt den Isolationsschutz nach EN 61010-2-201 und bietet Basisisolierung bei Verschmutzungsgrad 2 und Schutzart IP20. Die Anforderungsstufe 2 mit 200 Steckzyklen macht es für regelmäßige Wartungs- und Umrüstungsarbeiten geeignet.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0475 kg
|
| Artikelgewicht: |
0,0475 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
3,40 × 3,85 × 8,50 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Betriebsspannung |
<= AC/DC 125 V |
| Nennstrom |
2 A
|
| Kontaktwiderstand max. |
30 mOhm |
| Sonderfunktionen |
mit Schirmanschluss |
Sicherheit und Schutz
| Bemessungsspannung |
125 V
|
| Bemessungsstoßspannung |
0,8 kV
|
| Verschmutzungsgrad |
2 |
| Schutzart |
IP20 |
| Art der Isolierung |
Basisisolierung |
Anschlussdaten
| Anforderungsstufe |
2 / 200 Steckzyklen |
| Zugentlastung |
Gewindebolzen UNC 4-40 |
| Steckverbinder |
Sub-Min-D; Stiftleiste |
| Polzahl 1 |
9 |
| Anschlusstyp |
Feld |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Steckrichtung |
vertikal |
| Bauform |
Leiterplattenklemmen, 2-reihig |
| Polzahl |
10 |
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO Serie 236 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Anschluss 1
| Steckverbinder |
Sub-Min-D; Stiftleiste |
| Polzahl 1 |
9 |
| Anschlusstyp |
System |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Steckrichtung |
vertikal |
Anschluss 2
| Bauform |
Leiterplattenklemmen, 2-reihig |
| Polzahl |
10 |
| Anschlusstyp |
Feld |
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO Serie 236 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Geometrische Daten
| Breite |
38,5 mm / 1.516 inch |
| Höhe |
85 mm / 3.346 inch |
| Tiefe ab Oberkante Tragschiene |
34 mm / 1.339 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Gehäusebauform |
Montagesockel |
Werkstoffdaten
| Kontaktwerkstoff (Steckverbinder) |
Au über Ni |
| Brandlast |
0,608MJ |
| Gewicht |
47,5 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +70 °C |
| Relative Feuchte |
<= 85 % (nicht betauend) |
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 61010-2-201 |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
8 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454367152 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-14-11-52 |
| eCl@ss 9.0 |
27-14-11-52 |
| ETIM 9.0 |
EC002780 |
| ETIM 10.0 |
EC002780 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
| Betriebsspannung |
<= AC/DC 125 V |
| Nennstrom |
2 A
|
| Kontaktwiderstand max. |
30 mOhm |
| Sonderfunktionen |
mit Schirmanschluss |
Sicherheit und Schutz
| Bemessungsspannung |
125 V
|
| Bemessungsstoßspannung |
0,8 kV
|
| Verschmutzungsgrad |
2 |
| Schutzart |
IP20 |
| Art der Isolierung |
Basisisolierung |
Anschlussdaten
| Anforderungsstufe |
2 / 200 Steckzyklen |
| Zugentlastung |
Gewindebolzen UNC 4-40 |
| Steckverbinder |
Sub-Min-D; Stiftleiste |
| Polzahl 1 |
9 |
| Anschlusstyp |
Feld |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Steckrichtung |
vertikal |
| Bauform |
Leiterplattenklemmen, 2-reihig |
| Polzahl |
10 |
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO Serie 236 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Anschluss 1
| Steckverbinder |
Sub-Min-D; Stiftleiste |
| Polzahl 1 |
9 |
| Anschlusstyp |
System |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Steckrichtung |
vertikal |
Anschluss 2
| Bauform |
Leiterplattenklemmen, 2-reihig |
| Polzahl |
10 |
| Anschlusstyp |
Feld |
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO Serie 236 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Geometrische Daten
| Breite |
38,5 mm / 1.516 inch |
| Höhe |
85 mm / 3.346 inch |
| Tiefe ab Oberkante Tragschiene |
34 mm / 1.339 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Gehäusebauform |
Montagesockel |
Werkstoffdaten
| Kontaktwerkstoff (Steckverbinder) |
Au über Ni |
| Brandlast |
0,608MJ |
| Gewicht |
47,5 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +70 °C |
| Relative Feuchte |
<= 85 % (nicht betauend) |
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 61010-2-201 |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
8 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454367152 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-14-11-52 |
| eCl@ss 9.0 |
27-14-11-52 |
| ETIM 9.0 |
EC002780 |
| ETIM 10.0 |
EC002780 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
