Produktbeschreibung

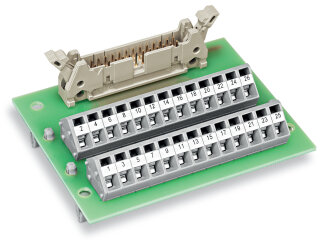

Das Übergabemodul 289-408 ist eine 50-polige Schnittstellenlösung für die Verbindung zwischen SPS-Systemen und Feldgeräten. Das Modul kombiniert eine DIN-41651-Stiftleiste auf der Systemseite mit CAGE-CLAMP-Leiterplattenklemmen auf der Feldseite und ermöglicht damit eine sichere und wartungsfreundliche Signalübergabe. Die Anschlusstechnik CAGE CLAMP erlaubt werkzeuglose Verdrahtung mit Leiterquerschnitten von 0,08 bis 2,5 mm² (28 bis 12 AWG), die 2-reihige Anordnung reduziert die erforderliche Hutschinenlänge. Betriebsspannung liegt bei maximal 30 V AC oder 50 V DC bei 1 A Nennstrom; die Bemessungsstoßspannung beträgt 0,8 kV.
Anwendungsbereiche
Typische Einsatzfelder sind die Signalerfassung in Verpackungsmaschinen, die Sensor-Aktor-Anbindung in Förderanlagen sowie die dezentralisierte Signalverarbeitung in Schaltschränken mit Hutschienenmontage.
Vorteile gegenüber Alternativen
Im Unterschied zu direkter Leiterplattenverdrahtung bietet das Modul eine standardisierte, reproduzierbare Schnittstelle und vereinfacht den Austausch oder die Fehlersuche. Die Breite von 151 mm und Tiefe von 28 mm ab Tragschiene ermöglichen kompakte Anordnungen auch in räumlich begrenzten Schränken. Betriebstemperaturbereich -20 bis +55 °C; zur Sicherung gegen Berührung wird ein Abdeckprofil (z. B. WAGO Serie 709) empfohlen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0900 kg
|
| Artikelgewicht: |
0,0900 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,80 × 15,10 × 6,35 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Achtung! Berührbare spannungsführende Teile! Ein notwendiger Berührungsschutz ist durch den Anlagenerrichter sicherzustellen, z. B. mit einem WAGO-Abdeckprofil der Serie 709 (siehe Zubehör) oder einer ähnlichen Abdeckung. Die für den jeweiligen Anwendungsfall zu beachtenden Errichtungsbestimmungen s |
Elektrische Daten
| Betriebsspannung |
<= AC 30 V; <= DC 50 V |
| Nennstrom |
1 A
|
Sicherheit und Schutz
| Bemessungsspannung |
50 V
|
| Bemessungsstoßspannung |
0,8 kV
|
| Verschmutzungsgrad |
2 |
| Schutzart |
IP00 |
| Art der Isolierung |
Basisisolierung |
Anschlussdaten
| Anforderungsstufe |
3 / 50 Steckzyklen |
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Stiftleiste |
| Polzahl 1 |
50 |
| Anschlusstyp |
Feld |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Steckrichtung |
vertikal |
| Bauform |
Leiterplattenklemmen, 2-reihig |
| Polzahl |
50 |
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO Serie 236 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Anschluss 1
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Stiftleiste |
| Polzahl 1 |
50 |
| Anschlusstyp |
System |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Steckrichtung |
vertikal |
Anschluss 2
| Bauform |
Leiterplattenklemmen, 2-reihig |
| Polzahl |
50 |
| Anschlusstyp |
Feld |
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO Serie 236 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Geometrische Daten
| Breite |
151 mm / 5.945 inch |
| Höhe |
63,5 mm / 2.5 inch |
| Tiefe ab Oberkante Tragschiene |
28 mm / 1.102 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Gehäusebauform |
Leiterplatte mit Montagefüßen |
Werkstoffdaten
| Kontaktwerkstoff (Steckverbinder) |
Au über Ni |
| Brandlast |
0,084MJ |
| Gewicht |
90 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +55 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +70 °C |
| Relative Feuchte |
<= 85 % (nicht betauend) |
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 61010-2-201 |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
4 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454353438 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-52 |
| eCl@ss 9.0 |
27-14-11-52 |
| ETIM 9.0 |
EC002780 |
| ETIM 10.0 |
EC002780 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
