Produktbeschreibung

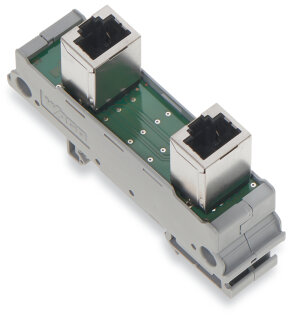

Das Übergabemodul 289-177 von WAGO ist ein Steckverbinder-Modul mit RJ-45-Anschluss und integriertem Cross-over-Schaltung für Leistungskontakte. Das Modul verfügt über zehn Pole pro Seite, ist abgeschirmt und ermöglicht die Verbindung von Datenleitungen mit zusätzlicher Leistungsübertragung. Der RJ-45-Stecker ist für Cat. 5-Kabel ausgelegt und unterstützt Übertragungslängen bis 100 Meter. Die elektrischen Parameter umfassen einen Nennstrom von 2,1 A, eine Betriebsspannung bis 35 V AC beziehungsweise 50 V DC und einen Isolationswiderstand von mindestens 500 MOhm. Die Spannungsfestigkeit zwischen den Kontakten beträgt 1 kV (AC, 1 Minute). Das Modul ist in einem Montagesockel auf Hutschiene 35 mm montiert, mit einer Breite von 30 mm, einer Höhe von 85 mm und einer Tiefe von 43 mm.
Anwendungsbereiche
Typische Anwendungen sind die Anbindung von Kommunikationsnetzwerk-Geräten in Schaltschränken mit gleichzeitiger Stromversorgung über die Leistungskontakte sowie die Realisierung von Übergangsstellen zwischen Datenleitungen und Steuerungsmodulen. Das Modul hält 1.000 Steckzyklen aus und arbeitet in einem Temperaturbereich von -40 bis +85 °C. Die Cross-over-Konfiguration ermöglicht direkte Punkt-zu-Punkt-Verbindungen ohne externe Adapterkabel.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0175 kg
|
| Artikelgewicht: |
0,0175 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,30 × 3,00 × 8,50 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Betriebsspannung |
<= AC 35 V; <= DC 50 V |
| Nennstrom |
2,1 A
|
| Isolationswiderstand |
>= 500 MOhm |
| Sonderfunktionen |
mit Leistungskontaktencrossover |
Sicherheit und Schutz
| Spannungsfestigkeit Kontakt/Kontakt (AC, 1 min) |
1kVeff |
Anschlussdaten
| Steckzyklen |
1.000 |
| Übertragungslänge max. |
100 m
|
| Verbindungskabel |
min. Cat. 5 |
| Steckverbinder |
RJ-45 abgeschirmt; mit 2 zusätzlichen Leistungskontakten |
| Polzahl 1 |
10 |
| Anschlusstyp |
System |
| Polzahl |
10 |
Anschluss 1
| Steckverbinder |
RJ-45 abgeschirmt; mit 2 zusätzlichen Leistungskontakten |
| Polzahl 1 |
10 |
| Anschlusstyp |
System |
Anschluss 2
| Steckverbinder |
RJ-45 abgeschirmt; mit 2 zusätzlichen Leistungskontakten |
| Polzahl |
10 |
| Anschlusstyp |
System |
Geometrische Daten
| Breite |
30 mm / 1.181 inch |
| Höhe |
85 mm / 3.346 inch |
| Tiefe ab Oberkante Tragschiene |
43 mm / 1.693 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Gehäusebauform |
Montagesockel |
| Steckzyklen |
1.000 |
Werkstoffdaten
| Brandlast |
0,49MJ |
| Gewicht |
17,5 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-40 ... +85 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +85 °C |
| Relative Feuchte |
<= 85 % (nicht betauend) |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
15 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454326135 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121402 |
| eCl@ss 10.0 |
19-17-90-01 |
| eCl@ss 9.0 |
19-17-90-01 |
| ETIM 9.0 |
EC001121 |
| ETIM 10.0 |
EC001121 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
| Betriebsspannung |
<= AC 35 V; <= DC 50 V |
| Nennstrom |
2,1 A
|
| Isolationswiderstand |
>= 500 MOhm |
| Sonderfunktionen |
mit Leistungskontaktencrossover |
Sicherheit und Schutz
| Spannungsfestigkeit Kontakt/Kontakt (AC, 1 min) |
1kVeff |
Anschlussdaten
| Steckzyklen |
1.000 |
| Übertragungslänge max. |
100 m
|
| Verbindungskabel |
min. Cat. 5 |
| Steckverbinder |
RJ-45 abgeschirmt; mit 2 zusätzlichen Leistungskontakten |
| Polzahl 1 |
10 |
| Anschlusstyp |
System |
| Polzahl |
10 |
Anschluss 1
| Steckverbinder |
RJ-45 abgeschirmt; mit 2 zusätzlichen Leistungskontakten |
| Polzahl 1 |
10 |
| Anschlusstyp |
System |
Anschluss 2
| Steckverbinder |
RJ-45 abgeschirmt; mit 2 zusätzlichen Leistungskontakten |
| Polzahl |
10 |
| Anschlusstyp |
System |
Geometrische Daten
| Breite |
30 mm / 1.181 inch |
| Höhe |
85 mm / 3.346 inch |
| Tiefe ab Oberkante Tragschiene |
43 mm / 1.693 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Gehäusebauform |
Montagesockel |
| Steckzyklen |
1.000 |
Werkstoffdaten
| Brandlast |
0,49MJ |
| Gewicht |
17,5 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-40 ... +85 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +85 °C |
| Relative Feuchte |
<= 85 % (nicht betauend) |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
15 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454326135 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121402 |
| eCl@ss 10.0 |
19-17-90-01 |
| eCl@ss 9.0 |
19-17-90-01 |
| ETIM 9.0 |
EC001121 |
| ETIM 10.0 |
EC001121 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
