Produktbeschreibung

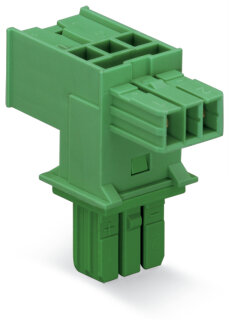

Der T-Verteiler 893-1606 ist ein Installationssteckverbinder aus der WINSTA® KNX-Familie von WAGO für 2-polige KNX-Netzwerke. Der Verteiler verfügt über einen Eingang und zwei Ausgänge mit farblicher und mechanischer Kodierung E, Fehlsteckschutz und Verriegelungsklinke zur sicheren Verdrahtung ohne Verwechslungsmöglichkeit. Mit einer Schutzart IP20 schützt der Stecker die Kontakte vor Fingerberührung im gesteckten Zustand. Der Durchgangswiderstand beträgt ca. 3 mOhm. Die Breite beträgt 15 mm, die Höhe 28,9 mm und die Tiefe 28,7 mm. Die Verarbeitungstemperatur liegt zwischen -5 und +40 °C, die Dauergebrauchstemperatur zwischen -35 und +85 °C mit Isolierteilen für Temperaturen bis 105 °C. Der T-Verteiler
Anwendungsbereiche
wird typischerweise in KNX-Automationsnetzwerken zur Gebäudeautomation und intelligenten Lichtssteuerung eingesetzt, um mehrere Sensoren oder Aktoren mit einem KNX-Bachnetzwerk zu verbinden. Ein weiteres Anwendungsfeld ist die dezentrale Verteilung in Wohn- und Bürogebäuden, wo KNX-Busteilnehmer wie Taster, Dimmmodule oder Relais an zentrale Steuereinheiten angebunden werden.
Vorteile gegenüber Alternativen
Im Unterschied zu ungekoderten Steckverbindern garantiert die Kodierung E mit dem mechanischen Fehlsteckschutz eine 100-prozentige Fehlerfreiheit bei der Montage, insbesondere beim versetzten oder verdrehten Stecken. Die Verriegelungsklinke verhindert Lösungen unter Betrieb und ermöglicht schnelle Austausche fehlerhafter Komponenten ohne Abschaltung der gesamten Installation.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0825 kg
|
| Artikelgewicht: |
0,0033 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,87 × 1,50 × 2,89 cm |
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro |
Elektrische Daten
| Hinweis zum Durchgangswiderstand |
ca. 3 mOhm Durchgangswiderstand |
Allgemein
| Hinweis zum Durchgangswiderstand |
ca. 3 mOhm Durchgangswiderstand |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
2 |
| Polzahl |
2 |
Anschluss 1
Geometrische Daten
| Breite |
15 mm / 0.591 inch |
| Höhe |
28,9 mm / 1.138 inch |
| Tiefe |
28,7 mm / 1.13 inch |
Mechanische Daten
| Technologie |
KNX |
| Anwendung |
KNX |
| Kodierung |
E |
| variable Kodierung |
Nein |
| Aufdruck |
1+ 2- |
| Potentialkennzeichnung |
1+ 2- |
| Steckkraft einer Steckverbindung |
ca. 10 ... 15 N |
| Haltekraft einer Steckverbindung |
mit Verriegelung: > 80 N |
| Trennkraft einer Steckverbindung |
ohne Verriegelung: ca. 15 ... 20 N |
| Anzahl der Steckzyklen |
200 |
| Verteilertyp |
T-Verteiler |
| Schutzart |
IP20; Nur in gestecktem Zustand mit Zugentlastungsgehäuse (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!) |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Buchse/Stecker |
| Fehlsteckschutz |
Ja |
| Hinweis zum Fehlsteckschutz |
Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken |
| Verriegelungsklinke |
Ja |
| Verriegelung der Steckverbindung |
Verriegelungsklinke |
| Hinweis zur Verriegelung |
Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verrie |
| Anzahl der Verriegelungsklinken |
2 |
Werkstoffdaten
| Farbe |
grün |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Kupferlegierung; oberflächenveredelt |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,048MJ |
| Gewicht |
3,3 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-5 ... +40 °C |
| Dauergebrauchstemperatur |
-35 ... +85 °C |
| Hinweis zur Dauergebrauchstemperatur |
Isolierteile für Temperaturen <= 105 °C |
Kaufmännische Daten
| Produktgruppe |
20 (Installationssteckverbinder WINSTA) |
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454547677 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121406 |
| eCl@ss 10.0 |
27-44-06-03 |
| eCl@ss 9.0 |
27-44-06-03 |
| ETIM 9.0 |
EC002567 |
| ETIM 10.0 |
EC002567 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
