Produktbeschreibung

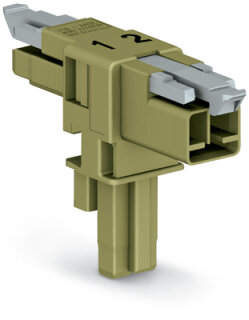

Der T-Verteiler 890-1602 aus der Familie WINSTA MINI ist ein 2-poliger Steckverbinder mit mechanischem Fehlsteckschutz für steckbare Gebäudeinstallationen. Der Verteiler verfügt über einen Eingang und zwei Ausgänge mit zwei Verriegelungsklinken zur sicheren Verbindung. Die Kodierung B in Hellgrün ermöglicht eine sichere Differenzierung von Stromkreisen nach Anwendung, etwa für Beleuchtung, Pumpen oder Jalousiensteuerungen. Technische Eckdaten: 2-poliger Aufbau, Rastermaß 4,4 mm, Breite 13,5 mm, Leiterquerschnitte bis 1,5 mm², Dauergebrauchstemperatur -35 bis +85 °C, Durchgangswiderstand ca. 1 mOhm mit 0,25 mOhm Kontaktübergang, Schutzart IP20. Die Steckkraft liegt bei ca. 20 bis 70 N je nach Polzahl. WINSTA MINI erfüllt die hohen Anforderungen der Steuerungstechnik in Gebäudeinstallationen dank Miniaturisierung und wartungsfreier Federklemmtechnik.
Anwendungsbereiche
Typische Einsatzfelder sind LED-Leuchten mit reduziertem Platzbedarf für die Anschlusstechnik sowie Steuerungen für Jalousien- und Beleuchtungssysteme. Der Fehlsteckschutz verhindert fehlerhafte Verbindungen auf der Baustelle und senkt damit Installationsfehler und Serviceaufwand erheblich. Die konfektionierte Systemlösung verkürzt Montagezeiten und ermöglicht schnellen Austausch fehlerhafter Einheiten im laufenden Betrieb.
Vorteile gegenüber Alternativen
Gegenüber Festinstallationssystemen bietet das steckbare WINSTA MINI System eine flexible und platzsparende Verlegung. Die Farbkodierung Hellgrün identifiziert den Stromkreis eindeutig und unterstützt eine fehlerfreie Installation ohne zusätzliche Beschriftung. Verarbeitungstemperatur -5 bis +40 °C, Isolierteile ausgelegt für Dauertemperaturen bis 105 °C.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1475 kg
|
| Artikelgewicht: |
0,0059 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
5,40 × 1,35 × 3,40 cm |
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro |
| Varianten: |
Andere PolkennzeichnungenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Elektrische Daten
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Allgemein
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
2 |
| Polzahl |
2 |
Anschluss 1
Geometrische Daten
| Rastermaß |
4,4 mm / 0.173 inch |
| Breite |
13,5 mm / 0.531 inch |
| Höhe |
34 mm / 1.339 inch |
| Tiefe |
54 mm / 2.122 inch |
Mechanische Daten
| Anwendung |
Steuerungstechnik |
| Kodierung |
B |
| variable Kodierung |
Nein |
| Aufdruck |
1 2 |
| Potentialkennzeichnung |
1 2 |
| Steckkraft einer Steckverbindung |
ca. 20 ... 70 N (polzahlabhängig) |
| Haltekraft einer Steckverbindung |
mit Verriegelung: > 80 N |
| Trennkraft einer Steckverbindung |
ohne Verriegelung: ca. 20 ... 70 N (polzahlabhängig) |
| Anzahl der Steckzyklen |
200, ohne ohmsche Last |
| Verteilertyp |
T-Verteiler |
| Schutzart |
IP20; IP40 in gestecktem Zustand |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Buchse/Stecker |
| Fehlsteckschutz |
Ja |
| Hinweis zum Fehlsteckschutz |
Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken |
| Verriegelungsklinke |
Ja |
| Verriegelung der Steckverbindung |
Verriegelungsklinke |
| Hinweis zur Verriegelung |
Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verrie |
| Anzahl der Verriegelungsklinken |
2 |
Werkstoffdaten
| Farbe |
hellgrün |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Kupfer bzw. Kupferlegierung; oberflächenveredelt |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,09MJ |
| Gewicht |
5,9 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-5 ... +40 °C |
| Dauergebrauchstemperatur |
-35 ... +85 °C |
| Hinweis zur Dauergebrauchstemperatur |
Isolierteile für Temperaturen <= 105 °C |
Kaufmännische Daten
| Produktgruppe |
20 (Installationssteckverbinder WINSTA) |
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821560050 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121402 |
| eCl@ss 10.0 |
27-44-06-03 |
| eCl@ss 9.0 |
27-44-06-03 |
| ETIM 9.0 |
EC002567 |
| ETIM 10.0 |
EC002567 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
