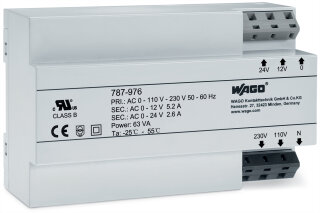

Transformatorstromversorgung 787-976 AC 230 V / 12-24 V 63 VA

Transformatorstromversorgung 787-976 AC 230 V / 12-24 V 63 VA

Artikelnummer: WAG-787-976
GTIN: 4055143487399
HAN: 787-976
Inhalt: 1 Stück

Transformatorstromversorgung 230 V AC auf 12–24 V AC, 63 VA Ausgangsleistung. Sicherheitstransformator mit CAGE CLAMP Anschluss für Steuerungsspannungen in.

87,75 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 135,66 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Transformatorstromversorgung 787-976 ist ein wartungsfreier Sicherheitstransformator für die Erzeugung von AC-Steuerspannungen aus dem Netz. Die Primärwicklung akzeptiert AC 115 V oder AC 230 V im Bereich 0 bis 230 V bei 50 bis 60 Hz Netzfrequenz. Die Sekundärwicklung liefert wahlweise AC 12 V mit 5,2 A oder AC 24 V mit 2,6 A, beide bei einer Nennausgangsleistung von 63 VA. Die Isolation erreicht AC 4,2 kV, die Schutzklasse ist II und die Schutzart IP20 nach EN 60529. Der Transformator ist kurzschlussfest und geschützt durch eine T 2 A beziehungsweise T 1,6 A Schmelzsicherung im Primärkreis. Beide Wicklungen lassen sich über Mittelabgriffsklemmen variabel anpassen, wodurch kurzfristige Leistungsspitzen bis 70 VA für 1 Minute je Stunde möglich sind.

Anwendungsbereiche

Typische Einsatzfelder sind die Spannungsversorgung von Steuerungsrelais, Magnetspulen und Signallampen in Schaltschränken der Automatisierungstechnik sowie die Stromversorgung von SPS-Eingängen und industriellen Steuerstromkreisen.

Vorteile gegenüber Alternativen

Im Vergleich zu elektronischen Schaltnetzteilen bietet der Transformator durch die galvanische Trennung und die robuste Wicklung höhere Überspannungsfestigkeit und bessere EMV-Verträglichkeit ohne aktive Komponenten. Die Anschlüsse erfolgen mit der WAGO CAGE CLAMP Anschlusstechnik an der Serie 236 für Leiterquerschnitte 0,08 bis 2,5 mm² und sind werkzeuglos verdrahtbar. Der Betriebstemperaturbereich liegt bei -25 bis +55 °C, die Verlustleistung ist mit maximal 0,8 W sehr gering.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	1,2000 kg
Artikelgewicht:	1,2000 kg
Abmessungen ( Länge × Breite × Höhe ):	5,40 × 14,40 × 9,00 cm

Technische Daten

Phasen	1
Eingangsnennspannung Ue Nenn	1 x AC 115 V; AC 230 V
Eingangsspannungsbereich	1 x AC 0 ... 230 V
Nennnetzfrequenz-Bereich	50 ... 60 Hz
Ausgangsnennspannung Ua Nenn	AC 12 / 24 V
Ausgangsnennstrom Ia Nenn	5,2 A (AC 12 V); 2,6 A (AC 24 V)
Ausgangsnennleistung	63 VA
Lastausregelung	<= 5 %
Verhalten bei Überlast	Schmelzsicherung im Primärkreis
Verlustleistung Pv	<= 0,8 W
Interne Sicherung	T 2 A / AC 250 V; T 1,6 A / AC 250 V

Eingang

Phasen	1
Eingangsnennspannung Ue Nenn	1 x AC 115 V; AC 230 V
Eingangsspannungsbereich	1 x AC 0 ... 230 V
Nennnetzfrequenz-Bereich	50 ... 60 Hz

Ausgang

Ausgangsnennspannung Ua Nenn	AC 12 / 24 V
Ausgangsnennstrom Ia Nenn	5,2 A (AC 12 V); 2,6 A (AC 24 V)
Ausgangsnennleistung	63 VA
Lastausregelung	<= 5 %
Verhalten bei Überlast	Schmelzsicherung im Primärkreis

Wirkungsgrad/Verlustleistungen

Verlustleistung Pv	<= 0,8 W

Absicherung

Interne Sicherung	T 2 A / AC 250 V; T 1,6 A / AC 250 V

Sicherheit und Schutz

Isolationsspannung (AC)	AC 4,2 kV
Schutzklasse	II
Schutzart	IP20; gemäß EN 60529
Überspannungskategorie	III
Verschmutzungsgrad	2
Kurzschlussfest	Ja
Leerlauffest	Ja
Parallelschaltbar	Nein
Reihenschaltbar	Ja (mit identischer Versorgung)

Anschlussdaten

Anschlusstyp	Eingang/Ausgang
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 236
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch

Anschluss 1

Anschlusstyp	Eingang/Ausgang
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 236
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch

Geometrische Daten

Breite	144 mm / 5.669 inch
Höhe	90 mm / 3.543 inch
Tiefe ab Oberkante Tragschiene	54 mm / 2.126 inch

Mechanische Daten

Gehäusebauform	Reiheneinbaugehäuse
Montageart	Tragschiene 35

Werkstoffdaten

Gewicht	1200 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-25 ... +55 °C
Umgebungstemperatur (Lagerung)	-25 ... +85 °C
Relative Feuchte	<= 90 %
Klimaklasse	3K3 (gemäß EN 60721; außer für niedrigen Luftdruck)

Normen und Bestimmungen

Konformitätskennzeichnung	CE
Normen/Bestimmungen	UL 5085EN 61558-2-6

Kaufmännische Daten

VPE (UVPE)	1 St.
Verpackungsart	Karton
Ursprungsland	CN
GTIN	4055143487399
Zolltarifnummer	85043129900

Produktklassifikation

UNSPSC	39121004
eCl@ss 10.0	27-04-07-03
eCl@ss 9.0	27-04-07-03
ETIM 9.0	EC002541
ETIM 10.0	EC002541
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
SCIP notification number (Bulgaria)	36f2e601-e1fa-4685-aae5-a2cf8816205d
SCIP notification number (Czech Republic)	bb350a9e-0166-4369-bbaf-2507f6407afe
