Produktbeschreibung

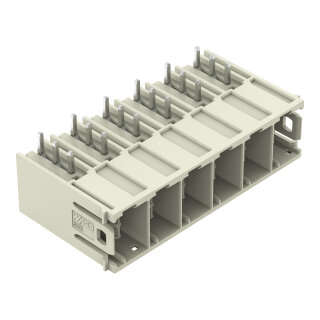

Die THT-Stiftleiste 832-3646 ist eine abgewinkelte Leiterplattensteckverbindung mit sechs Polen und 10,16 mm Rastermaß. Sie wird mittels THT-Löttechnik (Through-Hole-Technology) auf die Leiterplatte montiert und eignet sich für feste, wartungsfreie Elektroinstallationen. Die Stiftleiste verfügt über versilberte Kontakte, Lötstifte mit den Abmessungen 1,2 x 1,2 mm und eine Lötstiftlänge von 4 mm. Das Gehäuse aus Polybutylenterephtalat (PBT) ist in Lichtgrau ausgeführt und bietet mit einem Verdrehschutz und variabler Kodierung zusätzliche Sicherheit gegen Fehlpositionierung. Die Gesamtabmessungen betragen 62,26 x 20,5 x 32 mm, wobei die Höhe ab Leiterplattenoberfläche 16,5 mm beträgt. Als Bestandteil des WAGO-MCS-Systems (Multi Connection System) mit Leiterquerschnitten von 0,08 bis 25 mm² passt diese Stiftleiste in ein größeres Portfolio verschiedener Rastermaße. Der Betriebstemperaturbereich liegt zwischen -60 und +120 Grad Celsius.
Anwendungsbereiche
Typische Anwendungen sind die Anbindung von Sensor-Aktor-Klemmen an Steuerleiterplatten, die Verdrahtung in Industrieverteilern sowie sichere Schnittstellen zwischen separaten Modulen in Schaltschränken. Die 100 %ige Fehlsteckschutzfunktion verhindert Verwechslungen beim Anschluss unterschiedlicher Leitungen. Weitere Polzahlen und Varianten können über den WAGO-Konfigurationsservice bestellt werden. Nach DIN EN 61984 darf dieser Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,3160 kg
|
| Artikelgewicht: |
0,0316 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
3,20 × 6,23 × 2,05 cm |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom |
| Varianten: |
Andere PolzahlenSchutz gegen Fehlpositionierung auf der LeiterplatteWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
6 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
6 |
Anschluss 1
Geometrische Daten
| Rastermaß |
10,16 mm / 0.4 inch |
| Breite |
62,26 mm / 2.451 inch |
| Höhe |
20,5 mm / 0.807 inch |
| Höhe ab Oberfläche |
16,5 mm / 0.65 inch |
| Tiefe |
32 mm / 1.26 inch |
| Lötstiftlänge |
4 mm
|
| Lötstiftabmessungen |
1,2 x 1,2 mm |
| Bohrlochdurchmesser mit Toleranz |
1,7 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
ja |
| Stecken ohne Teilungsverlust |
Nein |
| Steckrichtung zur Leiterplatte |
180° |
| Verriegelung der Steckverbindung |
ohne |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
| Lötstiftanordnung |
über die gesamte Stiftleiste in Reihe |
| Anzahl der Lötstifte pro Potential |
3 |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polybutylenterephtalat (PBT) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Silber |
| Brandlast |
0,408MJ |
| Gewicht |
31,6 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +120 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| VPE (UVPE) |
10 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4055143735476 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
