Produktbeschreibung

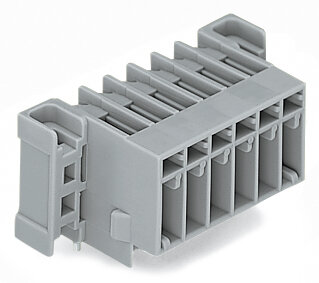

Die THT-Stiftleiste 769-672/003-000 ist eine 12-polige Leiterplattensteckverbinder-Kopfzeile aus der WAGO-Serie 769 mit abgewinkelter Bauform und Befestigungsflansch. Die Stiftleiste wird durch THT-Verlötung (Through Hole Technology) direkt auf der Leiterplatte befestigt und bietet sichere elektrische Verbindungen ohne zusätzliche mechanische Befestigung. Die technischen Kerndaten umfassen einen Bemessungsstrom von 32 A, eine Bemessungsspannung von 250 V (Kategorie III / Verschmutzungsgrad 3), ein Rastermaß von 5 mm, eine Gesamtbreite von 74,7 mm und einen Betriebstemperaturbereich von -35 bis +85 °C. Das Isoliermaterial ist Polyamid (PA66) mit Brennbarkeitsklasse V0 nach UL 94, was Brandsicherheit in kritischen Anwendungen gewährleistet.
Anwendungsbereiche
Typische Einsatzfelder sind die Bestückung von Steuerleiterkarten in Schaltschränken für Verpackungsmaschinen, die Signalverteilung in SPS-Eingabemodulen sowie Gehäusedurchführungen in Schaltanlagen und Automatisierungssystemen. Die 12-polige Ausführung mit 5-mm-Rastermuster ermöglicht kompakte Layouts auf Standard-Leiterplatten mit hoher Verdrahtungsdichte. Das integrierte Verdrehschutzsystem und die variable Kodierung verhindern Verwechslungen bei mehrfach verwendeten Steckverbindern in komplexen Steuerungen. Zubehör wie Steckergehäuse und Kontakteinsätze sind im Portfolio vorhanden und ermöglichen flexible Systemlösungen für modulare Schaltschrank-Architektur.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,3375 kg
|
| Artikelgewicht: |
0,0135 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,22 × 7,47 × 1,83 cm |
Technische Daten
Elektrische Daten
| Bemessungsspannung (III / 3) |
250 V
|
| Bemessungsstoßspannung (III / 3) |
4 kV
|
| Bemessungsspannung (III / 2) |
500 V
|
| Bemessungsstoßspannung (III / 2) |
4 kV
|
| Bemessungsstrom |
32 A
|
| Legende Bemessungsdaten |
(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3 |
Bemessungsdaten gemäß IEC/EN
| Bemessungsspannung (III / 3) |
250 V
|
| Bemessungsstoßspannung (III / 3) |
4 kV
|
| Bemessungsspannung (III / 2) |
500 V
|
| Bemessungsstoßspannung (III / 2) |
4 kV
|
| Bemessungsstrom |
32 A
|
| Legende Bemessungsdaten |
(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3 |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
12 |
| Anzahl der Ebenen |
1 |
| Voreilende Kontakte |
Nein |
| Polzahl |
12 |
Anschluss 1
Geometrische Daten
| Rastermaß |
5 mm / 0.197 inch |
| Breite |
74,7 mm / 2.941 inch |
| Höhe ab Oberfläche |
18,3 mm / 0.72 inch |
| Tiefe |
22,2 mm / 0.874 inch |
Mechanische Daten
| variable Kodierung |
Ja |
| Befestigungsart |
Befestigungsflansch |
| Verdrehschutz |
Ja |
| für Gehäusedurchführung geeignet |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Nein |
| Steckrichtung zur Leiterplatte |
0° |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
Werkstoffdaten
| Farbe |
grau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,274MJ |
| Gewicht |
13,5 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| Produktgruppe |
18 (X-COM System) |
| VPE (UVPE) |
25 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4044918397261 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
