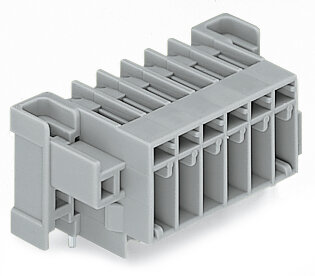

THT-Stiftleiste 769-663/004-000 3-polig 32 A 250 V abgewinkelt grau

THT-Stiftleiste 769-663/004-000 3-polig 32 A 250 V abgewinkelt grau

Artikelnummer: WAG-769-663/004-000
GTIN: 4044918396608
HAN: 769-663/004-000
Inhalt: 100 Stück

THT-Stiftleiste 3-polig, 32 A / 250 V, Rastermaß 5 mm, abgewinkelt mit Durchführungsflansch. Für Leiterplattenmontage in Steuerungsverteilern und.

76,97 €

0,77 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 129,71 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die THT-Stiftleiste 769-663/004-000 ist eine 3-polige Leiterplattensteckverbindung für die direkte Verlötung auf Leiterplatten. Mit einem Bemessungsstrom von 32 A und einer Bemessungsspannung von 250 V (Überspannungskategorie III) eignet sich die Stiftleiste für Steuerstromkreise in industriellen Anwendungen. Die Lötstifte haben ein Querschnitt von 1,0 × 1,0 mm und sind abgewinkelt ausgeführt. Das standardisierte Rastermaß von 5 mm ermöglicht eine platzsparende Anordnung mehrerer Stiftleisten hintereinander. Die technischen Daten zeigen eine Betriebstemperaturbeständigkeit von –60 bis +105 °C, was für Schaltschränke mit extremeren Umgebungsbedingungen relevant ist. Die Verarbeitungstemperaturbereich liegt zwischen –35 und +85 °C. Mit einem Gewicht von nur 5 g und Abmessungen von 29,7 × 22,2 × 18,3 mm bietet die Stiftleiste eine kompakte Bauform. Das Isoliermaterial Polyamid 66 erfüllt die Brennbarkeitsklasse V0 nach UL 94.

Anwendungsbereiche

In der Steuerungsverteilung von Verpackungsmaschinen wird die Stiftleiste häufig zur Verdrahtung von SPS-Eingängen und Sensor-Aktor-Schnittstellen verwendet. Auch in Photovoltaik-Wechselrichtern dient sie zur Kontaktierung von DC-seitigen Steuerleitungen. Der Durchführungsflansch ermöglicht die Gehäusedurchführung, wobei ein integrierter Verdrehschutz eine sichere Positionierung gewährleistet. Die variable Kodierung ermöglicht eine individuelle Anpassung an verschiedene Leiterplattenformen. Als Alternative zu Schraubklemmen bietet die abgewinkelte THT-Stiftleiste schnellere Montage ohne Werkzeugaufwand und eine mechanische Fixierung durch die Hartlötung. Die Stiftleiste eignet sich besonders für hochfrequente Bestückungsprozesse in der Elektrotechnik.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,5000 kg
Artikelgewicht:	0,0050 kg
Abmessungen ( Länge × Breite × Höhe ):	2,22 × 2,97 × 1,83 cm

Technische Daten

Elektrische Daten

Bemessungsspannung (III / 3)	250 V
Bemessungsstoßspannung (III / 3)	4 kV
Bemessungsspannung (III / 2)	500 V
Bemessungsstoßspannung (III / 2)	4 kV
Bemessungsstrom	32 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Bemessungsdaten gemäß IEC/EN

Bemessungsspannung (III / 3)	250 V
Bemessungsstoßspannung (III / 3)	4 kV
Bemessungsspannung (III / 2)	500 V
Bemessungsstoßspannung (III / 2)	4 kV
Bemessungsstrom	32 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Anschlussdaten

Gesamte Anzahl der Potentiale	3
Anzahl der Ebenen	1
Voreilende Kontakte	Nein
Polzahl	3

Anschluss 1

Polzahl	3

Geometrische Daten

Rastermaß	5 mm / 0.197 inch
Breite	29,7 mm / 1.169 inch
Höhe ab Oberfläche	18,3 mm / 0.72 inch
Tiefe	22,2 mm / 0.874 inch

Mechanische Daten

variable Kodierung	Ja
Befestigungsart	Durchführungsflansch
Verdrehschutz	Ja
für Gehäusedurchführung geeignet	Ja

Steckverbindung

Kontaktausführung im Steckverbinderbereich	Stiftleiste/Stecker
Steckverbinder Anschlusstyp	für Platine
Fehlsteckschutz	nein
Stecken ohne Teilungsverlust	Nein
Steckrichtung zur Leiterplatte	0°
