Produktbeschreibung

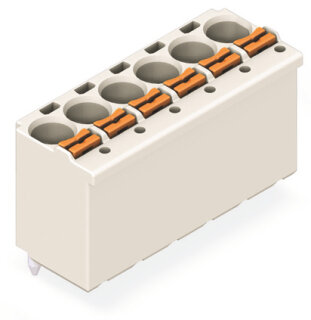

Die 1-Leiter-THT-Federleiste 2092-1176 ist eine kompakte Leiterplattensteckverbindung mit 6 Klemmstellen und 90°-Leitereinführung zur Platine. Sie ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet, die werkzeugloses Einstecken von starren und feindrähtigen Leitern mit oder ohne Aderendhülse ermöglicht. Die Federleiste hat ein Rastermaß von 5 mm, Abmessungen von 30 × 16,2 × 13,4 mm und wird mittels THT auf die Leiterplatte verlötet. Der Leiterquerschnittsbereich liegt zwischen 0,2 und 2,5 mm² für einfach- und mehrdrahtige Leiter; feindrahtige Leiter mit Kunststoffaderendhülse bis 1,5 mm². Der Lötstift hat einen Durchmesser von 1,4 mm bei einer Länge von 3,6 mm. Die Betätigung erfolgt über einen Drücker in Leiteranschlussrichtung. Der Betriebstemperaturbereich reicht von ?60 bis +100 °C, die Verarbeitungstemperatur liegt zwischen ?35 und +60 °C.
Anwendungsbereiche
Typische Anwendungsfelder sind die Verdrahtung von Steuermodule in der Automatisierungstechnik, die Sensor-Aktor-Anbindung in Messdatenerfassungssystemen sowie die fliegende Verdrahtung in dezentralen Feldgeräten.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen-Steckverbindern entfällt bei dieser Push-in-Lösung das Abklemmen und die Werkzeugbetätigung, was Montagezeit in Steuerungen und Schaltschränken spart. Das picoMAX®-System nutzt die Kontaktkraft einer Feder doppelt – für die Kontaktierung des Steckers und für den Leiteranschluss. Nach DIN EN 61984 ist dies ein Steckverbinder ohne Schaltleistung; ein spannungsloses Stecken wird empfohlen. Bei erhöhten Anforderungen sollten Aderendhülsen verwendet und eine wirksame Kabelabfangung installiert werden.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,6500 kg
|
| Artikelgewicht: |
0,0065 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,34 × 3,00 × 1,62 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Sicherheitshinweis 2 |
Für Anwendungen mit erhöhten Anforderungen wird die Verwendung von Aderendhülsen empfohlen.Um eine unzulässige Krafteinwirkung auf die Klemmstelle zu verhindern, ist eine wirksame Kabelabfangung zu verwenden. |
Anschlussdaten
| Klemmstellen |
6 |
| Gesamte Anzahl der Potentiale |
6 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 2,5 mm² / 24 ... 12 AWG |
| Feindrähtiger Leiter |
0,2 ... 2,5 mm² / 24 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 2,5 mm² |
| Abisolierlänge |
9 ... 10 mm / 0.35 ... 0.39 inch |
| Leiteranschlussrichtung zur Leiterplatte |
90° |
| Polzahl |
6 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 2,5 mm² / 24 ... 12 AWG |
| Feindrähtiger Leiter |
0,2 ... 2,5 mm² / 24 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 1,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 2,5 mm² |
| Abisolierlänge |
9 ... 10 mm / 0.35 ... 0.39 inch |
| Leiteranschlussrichtung zur Leiterplatte |
90° |
| Polzahl |
6 |
Geometrische Daten
| Rastermaß |
5 mm / 0.197 inch |
| Breite |
30 mm / 1.181 inch |
| Höhe |
16,2 mm / 0.638 inch |
| Tiefe |
13,4 mm / 0.528 inch |
| Lötstiftlänge |
3,6 mm
|
| Lötstiftdurchmesser |
1,4 mm
|
| Bohrlochdurchmesser mit Toleranz |
1,6 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Nein |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Steckrichtung zur Leiterplatte |
90° |
| Verriegelung der Steckverbindung |
ohne |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THT |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,115MJ |
| Gewicht |
6,5 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
26 (picoMAX) |
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821165149 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-02 |
| eCl@ss 9.0 |
27-44-04-02 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
