Produktbeschreibung

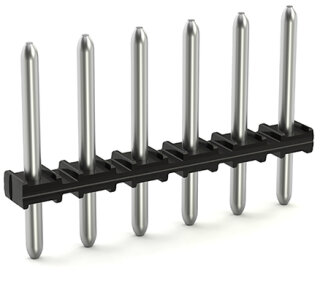

Der THR-Pinstrip 2091-1704/200-000 ist eine 4-polige Stiftleiste zur direkten Bestückung auf Leiterplatten mittels Lötung (THR-Kontaktierung). Der gerade Lötstift hat einen Durchmesser von 1,0 mm und eine Länge von 2,4 mm, das Rastermaß beträgt 3,5 mm. Die Gesamtabmessungen betragen 15,5 mm Breite × 11,7 mm Höhe × 2,5 mm Tiefe, wobei die Stiftleiste 9,3 mm über die Platine hinausragt. Das schwarze Isolierstoffgehäuse besteht aus Polyphtalamid (PPA GF) mit Brennbarkeitsklasse V0 nach UL 94; die Kontakte sind aus Elektrolytkupfer mit Zinnoberfläche gefertigt. Der Steckverbinder ist für eine 90°-Steckrichtung zur Leiterplatte ausgelegt und bietet Verdrehschutz sowie variable Kodierungsmöglichkeiten. Der Betriebstemperaturbereich liegt zwischen -60 und +100 °C, was die Eignung für industrielle Schaltschränke und Steuersysteme belegt.
Anwendungsbereiche
Typische Anwendungsfelder sind die Sensor-Aktor-Anbindung an dezentrale Steuerungen, die Verdrahtung von Schaltschrankmodulen mit steckbaren Funktionsbaugruppen sowie die galvanische Trennung von Funktionsebenen in Prüfständen und Analysegeräten.
Vorteile gegenüber Alternativen
Im Unterschied zu Reihenklemmen ermöglicht die THR-Löttechnik eine dauerhaft sichere, spannungsfreie Verbindung ohne spätere Wartung des Kontaktes. Die Stiftleiste wird in einer 500er-Verpackung als Beutel geliefert und kann über den WAGO-Configurator in Varianten konfiguriert werden.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0004 kg
|
| Artikelgewicht: |
0,0004 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
0,25 × 1,55 × 1,17 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Varianten: |
GurtverpackungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
4 |
Anschluss 1
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
15,5 mm / 0.610 inch |
| Höhe |
11,7 mm / 0.461 inch |
| Höhe ab Oberfläche |
9,3 mm / 0.366 inch |
| Tiefe |
2,5 mm / 0.098 inch |
| Lötstiftlänge |
2,4 mm
|
| Lötstiftdurchmesser |
1 mm
|
| Durchmesser metallisiertes Loch (THR) |
1,2 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Steckrichtung zur Leiterplatte |
90° |
| Verriegelung der Steckverbindung |
ohne |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THR |
Werkstoffdaten
| Farbe |
schwarz |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Gewicht |
0,4 g
|
| MSL gemäß J-STD 020D |
1 |
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
Kaufmännische Daten
| VPE (UVPE) |
500 (1) St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
CN |
| GTIN |
4055143935500 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Varianten: |
GurtverpackungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
4 |
Anschluss 1
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
15,5 mm / 0.610 inch |
| Höhe |
11,7 mm / 0.461 inch |
| Höhe ab Oberfläche |
9,3 mm / 0.366 inch |
| Tiefe |
2,5 mm / 0.098 inch |
| Lötstiftlänge |
2,4 mm
|
| Lötstiftdurchmesser |
1 mm
|
| Durchmesser metallisiertes Loch (THR) |
1,2 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Steckrichtung zur Leiterplatte |
90° |
| Verriegelung der Steckverbindung |
ohne |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THR |
Werkstoffdaten
| Farbe |
schwarz |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Gewicht |
0,4 g
|
| MSL gemäß J-STD 020D |
1 |
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
Kaufmännische Daten
| VPE (UVPE) |
500 (1) St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
CN |
| GTIN |
4055143935500 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
