Produktbeschreibung

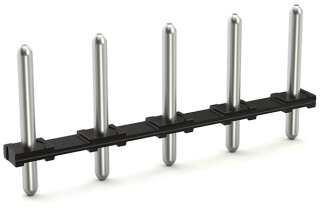

Der THR-Pinstrip 2092-3702/200-000 ist ein zweipoliger Leiterplattensteckverbinder der WAGO picoMAX® Serie mit Lötstift-Kontaktierung. Die Stiftleiste wird mittels THR-Löttechnik auf die Leiterplatte montiert und bietet eine sichere, wartungsfreie Verbindung zwischen Steuerungsplatine und externen Leitungen. Der Lötstift hat einen Durchmesser von 1,4 mm, die Stiftleiste ist gerade ausgerichtet mit einem Rastermaß von 7,5 mm und einer Steckrichtung von 90° zur Leiterplatte. Die Gesamtabmessungen betragen 17,9 × 13,4 × 2,8 mm bei einer Lötstiftlänge von 2,4 mm. Das Gehäuse ist aus Polyphtalamid (PPA GF) in Schwarz ausgeführt, die Kontakte bestehen aus Elektrolytkupfer mit Zinnoberfläche (Kontaktklasse nach DIN EN 61984). Der Temperaturbereich reicht von -60 bis +100 °C.
Anwendungsbereiche
Typische Anwendungen sind die Bestückung von Anschaltsignalplatinen in Schaltschränken, die Sensor-Aktor-Anbindung in dezentralen Steuerungssystemen sowie die Verdrahtung von Signalleiterplatten in Verpackungsmaschinen und Förderanlagen. Ein weiteres Einsatzfeld ist die flexible Beschaltung von Messumsetzern und Schnittstellen-Modulen im Maschinenbau. Das Verdrehschutzmerkmal verhindert Fehlsteckungen beim Anschluss von Steckerelementen. Die Serie 2092 steht für schnelle, werkzeuglose Elektroinstallation ohne zusätzliche Klemmwerkzeuge. Laut DIN EN 61984 ist dieser Steckverbinder ohne Schaltleistung konzipiert – das Stecken und Trennen darf nur unter spannungslosen Bedingungen erfolgen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1600 kg
|
| Artikelgewicht: |
0,0004 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
0,28 × 1,79 × 1,34 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Varianten: |
GurtverpackungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Polzahl |
2 |
Anschluss 1
Geometrische Daten
| Rastermaß |
7,5 mm / 0.295 inch |
| Breite |
17,9 mm / 0.705 inch |
| Höhe |
13,4 mm / 0.528 inch |
| Höhe ab Oberfläche |
11 mm / 0.433 inch |
| Tiefe |
2,8 mm / 0.110 inch |
| Lötstiftlänge |
2,4 mm
|
| Lötstiftdurchmesser |
1,4 mm
|
| Durchmesser metallisiertes Loch (THR) |
1,6 (+0,1) mm |
Mechanische Daten
| variable Kodierung |
Nein |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Platine |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Steckrichtung zur Leiterplatte |
90° |
| Verriegelung der Steckverbindung |
ohne |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THR |
Werkstoffdaten
| Farbe |
schwarz |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Gewicht |
0,4 g
|
| MSL gemäß J-STD 020D |
1 |
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
Kaufmännische Daten
| VPE (UVPE) |
400 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
CN |
| GTIN |
4055143934565 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| ETIM 9.0 |
EC002637 |
| ETIM 10.0 |
EC002637 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
|
