Produktbeschreibung

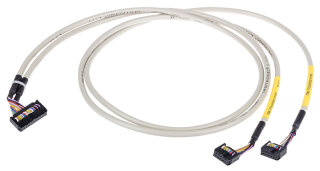

Die Systemleitung 706-7753/302-300 ist eine Verbindungsleitung für das WAGO-I/O-System der Serie 750 und dient der Vernetzung von dezentralen Feldgeräten mit Steuerungsmodulen. Das Kabel verfügt über 8 Digitaleingänge und 8 Digitalausgänge, eine Leitungslänge von 3 Metern und einen Leiterquerschnitt von 0,14 mm². Die maximale Strombelastung liegt bei 1 A pro Ader, die Betriebsspannung ist auf maximal 35 V AC/DC begrenzt. Das Kabel arbeitet im Temperaturbereich von -20 bis +50 °C und ist mit DIN-41651-Steckverbindern auf beiden Seiten ausgestattet: zwei 10-polige Anschlüsse und ein 20-poliger Anschluss für flexible Topologien. Der Leitungstyp LiYY mit Farbkodierung nach DIN VDE 47100 ermöglicht sichere Verdrahtung in Schaltschränken und Maschinensteuerungen.
Anwendungsbereiche
Typische Einsatzfelder sind die Sensor-Aktor-Anbindung in Verpackungsmaschinen, Förderanlagen und dezentralen Automatisierungssystemen sowie die Verdrahtung von Bedienpanels zu Steuermodulen. Die Kompatibilität mit dem Modul 750-1502 ist gewährleistet.
Vorteile gegenüber Alternativen
Im Unterschied zu Standard-Steuerleitungen bietet diese Systemleitung eine werksseitig vorkonfigurierte Pin-Belegung gemäß WAGO-Standard, was Fehler bei der Verdrahtung ausschließt und die Montagezeit verkürzt. Das Gewicht von 256 g ermöglicht einfache Verlegung auch in dicht belegten Schaltschränken.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2560 kg
|
| Artikelgewicht: |
0,2560 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
10,00 × 10,00 × 10,00 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
8 Digitaleingänge und 8 Digitalausgänge |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
1 A
|
Kompatibilität
| WAGO I/O-System 750 |
750-1502 |
WAGO
| WAGO I/O-System 750 |
750-1502 |
Anschlussdaten
| Leitungstyp |
LiYY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl 1 |
10 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
| Polzahl |
20 |
Anschluss 1
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl 1 |
10 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Anschluss 2
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl |
10 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Anschluss 3
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| Produktgruppe |
30 (WAGO Frankreich) |
| VPE (UVPE) |
1 St. |
| Verpackungsart |
keine Angabe |
| Ursprungsland |
FR |
| GTIN |
4045454967512 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121604 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
8 Digitaleingänge und 8 Digitalausgänge |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
1 A
|
Kompatibilität
| WAGO I/O-System 750 |
750-1502 |
WAGO
| WAGO I/O-System 750 |
750-1502 |
Anschlussdaten
| Leitungstyp |
LiYY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl 1 |
10 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
| Polzahl |
20 |
Anschluss 1
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl 1 |
10 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Anschluss 2
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl |
10 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Anschluss 3
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| Produktgruppe |
30 (WAGO Frankreich) |
| VPE (UVPE) |
1 St. |
| Verpackungsart |
keine Angabe |
| Ursprungsland |
FR |
| GTIN |
4045454967512 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121604 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
