Produktbeschreibung

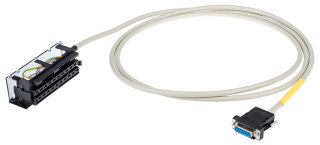

Die Systemleitung 706-5030/501-100 verbindet Analogausgangsmodule der GE Fanuc 9030 Steuerung mit externen Signalverarbeitungssystemen. Die Leitung ist speziell für die Übertragung von acht spannungsgesteuerten Analogausgängen ausgelegt und arbeitet mit einer Betriebsspannung von maximal 35 V AC/DC bei einem maximalen Strom pro Ader von 2 A. Der Leiterquerschnitt beträgt 0,25 mm², die Gesamtlänge 1 m. Die Leitungsführung erfolgt nach DIN VDE 47100 mit dem Leitungstyp LiYCY, was eine flexible und abgeschirmte Übertragung in elektromagnetisch beeinflussten Umgebungen gewährleistet. Das Gewicht der kompletten Systemleitung beträgt 295 g. Die Verbindung erfolgt auf der einen Seite über einen 25-poligen Sub-Min-D-Stecker (Buchsenleiste) und auf der anderen Seite über den 20-poligen GeFanuc IC 693 ACC 311 Systemstecker.
Anwendungsbereiche
Typische Anwendungsfelder sind die Anschaltung von Temperatur- und Druckmessumformern in Verpackungsmaschinen sowie die Analog-Signalanbindung von Frequenzumrichtern und Energiemonitoring-Geräten an den Fanuc-Regler. Die Systemleitung ist auch mit der neueren GE Fanuc RX3i Serie (IC694 ALG392) kompatibel und ermöglicht damit einen Upgrade-Pfad für bestehende Anlagen. Die abgeschirmte Konstruktion reduziert Übersprechungen zwischen benachbarten Adern und eignet sich für Schaltschränke mit hoher elektromagnetischer Störbelastung. Als Systemkabel ist die Leitung einsatzbereit und erfordert keine aufwendige Konfektionierung vor Ort.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2950 kg
|
| Artikelgewicht: |
0,2950 kg
|
| Technische Daten: |
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
8 Analogausgänge; Spannung |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
2 A
|
Kompatibilität
| GE Fanuc 9030 |
IC693 ALG392 |
| GE Fanuc RX3i |
IC694 ALG392 |
GE Fanuc
| GE Fanuc 9030 |
IC693 ALG392 |
| GE Fanuc RX3i |
IC694 ALG392 |
Anschlussdaten
| Leitungstyp |
LiYCY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
GeFanuc IC 693 ACC 311 |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
| Polzahl |
20 |
Anschluss 1
| Steckverbinder |
Sub-Min-D; Buchsenleiste |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Anschluss 2
| Steckverbinder |
GeFanuc IC 693 ACC 311 |
| Polzahl |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
FR |
| GTIN |
4055143984614 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121629 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
8 Analogausgänge; Spannung |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
2 A
|
Kompatibilität
| GE Fanuc 9030 |
IC693 ALG392 |
| GE Fanuc RX3i |
IC694 ALG392 |
GE Fanuc
| GE Fanuc 9030 |
IC693 ALG392 |
| GE Fanuc RX3i |
IC694 ALG392 |
Anschlussdaten
| Leitungstyp |
LiYCY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
GeFanuc IC 693 ACC 311 |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
| Polzahl |
20 |
Anschluss 1
| Steckverbinder |
Sub-Min-D; Buchsenleiste |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Anschluss 2
| Steckverbinder |
GeFanuc IC 693 ACC 311 |
| Polzahl |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
FR |
| GTIN |
4055143984614 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121629 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
