Produktbeschreibung

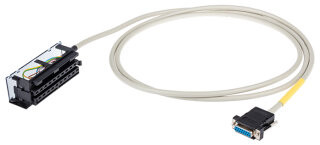

Die Systemleitung 706-5030/400-200 ist ein vorkonfektioniertes Verbindungskabel für die SPS GE Fanuc 9030 und verbindet Analogeingänge der Steuerung mit Sensoren und Messwertgebern im Schaltschrank. Das Kabel besitzt auf einer Seite einen Sub-Min-D-Stecker mit 15 Positionen und auf der anderen Seite einen GeFanuc IC 693 ACC 311 Stecker mit 20 Positionen. Die Leitungen sind nach DIN VDE 47100 farbcodiert; jede Einzelader hat einen Querschnitt von 0,25 mm². Die Gesamtlänge beträgt 2 m, das Gewicht liegt bei 1,1 g. Das Kabel ist als LiYCY-Leitung ausgeführt und arbeitet sicher im Temperaturbereich von ?20 bis +50 °C bei einer maximalen Betriebsspannung von 35 V AC/DC und einem Maximalstrom von 2 A pro Ader. Die Systemleitung ist kompatibel mit den GE Fanuc 9030 Analogeingangsmodulen IC693 ALG220 und IC693 ALG221.
Anwendungsbereiche
Typische Einsatzfelder sind die Anbindung von 4-20-mA-Messwertgebern in Prozessleitsystemen sowie die Signalverdrahtung von Temperatur- und Drucksensoren an die analogen Eingangskarten der GE Fanuc 9030 SPS.
Vorteile gegenüber Alternativen
Im Unterschied zu selbstverlegten Leitungen mit einzeln konfektionierten Steckern ist das vorkonfektionierte Kabel sofort einsatzbereit und reduziert die Verdrahtungszeit im Schaltschrank erheblich. Für Anwendungen mit anderen Sensortypen oder Steckersystemen sind weitere Systemleitungen im Programm verfügbar.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0011 kg
|
| Artikelgewicht: |
0,0011 kg
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
4 Analogeingänge |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
2 A
|
Kompatibilität
| GE Fanuc 9030 |
IC693 ALG220IC693 ALG221 |
GE Fanuc
| GE Fanuc 9030 |
IC693 ALG220IC693 ALG221 |
Anschlussdaten
| Leitungstyp |
LiYCY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
GeFanuc IC 693 ACC 311 |
| Polzahl 1 |
15 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
| Polzahl |
20 |
Anschluss 1
| Steckverbinder |
Sub-Min-D; Buchsenleiste |
| Polzahl 1 |
15 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Anschluss 2
| Steckverbinder |
GeFanuc IC 693 ACC 311 |
| Polzahl |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| GTIN |
4055143045605 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121604 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
