Produktbeschreibung

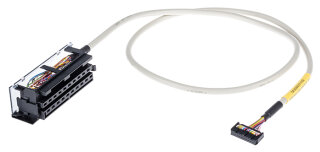

Die Systemleitung 706-5030/101-300 ist ein konfektioniertes Verbindungskabel für die GE Fanuc 9030 Steuerung und dient zur Anbindung von 16 Digitaleingängen. Das Kabel besitzt eine Länge von 3 m, einen Leiterquerschnitt von 0,14 mm² pro Ader und ist als LiYY-Typ gemäß DIN VDE 47100 ausgeführt. Die Polzahl beträgt 20, der Strom pro Ader liegt maximal bei 1 A bei einer Betriebsspannung von bis zu 35 V AC/DC. Das Kabel wird auf einer Seite mit einem Steckverbinder gemäß DIN 41651 als Federleiste angeschlossen, auf der anderen Seite mit dem GeFanuc IC 693 ACC 311 Steckverbinder verbunden. Der Betriebstemperaturbereich erstreckt sich von -20 bis +50 °C.
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung von digitalen Eingabemodulen in Steuerungsverteilern sowie die Sensor-Aktor-Anbindung an kompakte Steuerungen in Verpackungsmaschinen und Förderanlagen. Das Kabel ist mit mehreren GE Fanuc 9030 Modultypen kompatibel, darunter IC693 MDL241, IC693 MDL640, IC693 MDL643, IC693 MDL645 und IC693 MDL646.
Vorteile gegenüber Alternativen
Im Unterschied zu frei konfektionierten Leitungen bietet diese Systemleitung die sichere Passung und Kennzeichnung für den direkten Einsatz in GE Fanuc Steuerungen ohne zusätzliche Verdrahtungsarbeiten vor Ort. Das Kabel ist RoHS-konform und wird in Einzelstückverpackung geliefert.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0011 kg
|
| Artikelgewicht: |
0,0011 kg
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
16 Digitaleingänge |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
1 A
|
Kompatibilität
| GE Fanuc 9030 |
IC693 MDL241IC693 MDL640IC693 MDL643IC693 MDL645IC693 MDL646 |
GE Fanuc
| GE Fanuc 9030 |
IC693 MDL241IC693 MDL640IC693 MDL643IC693 MDL645IC693 MDL646 |
Anschlussdaten
| Leitungstyp |
LiYY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
GeFanuc IC 693 ACC 311 |
| Polzahl 1 |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
| Polzahl |
20 |
Anschluss 1
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl 1 |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Anschluss 2
| Steckverbinder |
GeFanuc IC 693 ACC 311 |
| Polzahl |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| GTIN |
4055143043335 |
Produktklassifikation
| UNSPSC |
26121604 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
