Produktbeschreibung

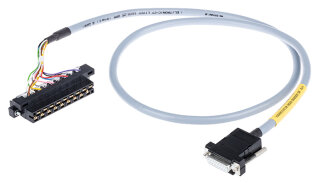

Die Systemleitung 706-4769/504-200 ist eine vorkonfigurierte Verbindungsleitung für Rockwell Compact Logix Steuerungen mit Analogausgängen. Sie verbindet das Compact-Logix-Modul 1769-OF4 (4 Analogausgänge, Spannung) mit externen Prozessaktoren oder Feldgeräten über ein standardisiertes Schnittstellenkabel. Die Leitung besteht aus LiYCY-Leiter mit 0,25 mm² Einzeladerquerschnitt, 2 m Gesamtlänge und folgt dem Farbcode nach DIN VDE 47100. Das Kabel ist auf beiden Seiten bestückt: auf der SPS-Seite mit einer 15-poligen Sub-Min-D-Buchsenleiste (Systemtyp), auf der Feldseite mit dem 10-poligen Rockwell-RTBN10-Stecker. Die maximale Betriebsspannung beträgt AC/DC 35 V, die Stromtragfähigkeit pro Ader liegt bei 2 A. Der Temperaturbereich reicht von ?20 bis +50 °C, die Leitung wiegt 386 g und ist im Standard-Beutel verpackt.
Anwendungsbereiche
Typische Einsatzfelder sind die verdrahtungsfreie Anbindung von analogen Sensoren (4...20-mA-Transmitter, Spannungssignale) an Compact-Logix-Steuerungen in Verpackungsmaschinen und die Verbindung zu Analog-Ausgangsbaugruppen für Stellglied-Ansteuerung in Prozessautomation.
Vorteile gegenüber Alternativen
Im Unterschied zu universellen Mehraderleitungen ist diese Systemleitung werkseitig konfektioniert und optimiert auf das Rockwell-Schnittstellen-Layout, wodurch Verdrahtungszeit und Fehlerquote sinken. Die Leitung ist RoHS-konform und mit allen gängigen Compact-Logix-Modul-Generationen kompatibel.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,3860 kg
|
| Artikelgewicht: |
0,3860 kg
|
| Technische Daten: |
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
4 Analogausgänge; Spannung |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
2 A
|
Kompatibilität
| Rockwell Compact Logix |
1769 - OF4 |
Rockwell
| Rockwell Compact Logix |
1769 - OF4 |
Anschlussdaten
| Leitungstyp |
LiYCY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Rockwell-RTBN10 |
| Polzahl 1 |
15 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
| Polzahl |
10 |
Anschluss 1
| Steckverbinder |
Sub-Min-D; Buchsenleiste |
| Polzahl 1 |
15 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Anschluss 2
| Steckverbinder |
Rockwell-RTBN10 |
| Polzahl |
10 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
FR |
| GTIN |
4055143999465 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121604 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
4 Analogausgänge; Spannung |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
2 A
|
Kompatibilität
| Rockwell Compact Logix |
1769 - OF4 |
Rockwell
| Rockwell Compact Logix |
1769 - OF4 |
Anschlussdaten
| Leitungstyp |
LiYCY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Rockwell-RTBN10 |
| Polzahl 1 |
15 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
| Polzahl |
10 |
Anschluss 1
| Steckverbinder |
Sub-Min-D; Buchsenleiste |
| Polzahl 1 |
15 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Anschluss 2
| Steckverbinder |
Rockwell-RTBN10 |
| Polzahl |
10 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
FR |
| GTIN |
4055143999465 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121604 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
