Produktbeschreibung

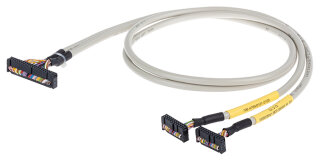

Die Systemleitung 706-4769/301-200 von WAGO ist eine vorkonfigurierte Verbindungsleitung für Rockwell Compact Logix Steuerungen, speziell für das I/O-Modul 1769-OB32T. Die Leitung bietet 2 × 16 Digitalein- oder -ausgänge über eine 40-polige Steckerverbindung gemäß DIN 41651 mit Federleisten an beiden Enden. Der Leiterquerschnitt beträgt 0,14 mm² pro Ader bei einem Bemessungsstrom von maximal 1 A pro Ader. Die Leitungslänge von 2 m ermöglicht eine sichere Verdrahtung zwischen dem Compact-Logix-Modul und dezentral angeordneten digitalen Ein- und Ausgangsklemmen oder Sensoren. Die Betriebsspannung liegt bei maximal 35 V AC/DC, der zulässige Temperaturbereich erstreckt sich von ?20 bis +50 °C. Das Kabel ist als LiYY-Leitung mit Farbkodierung nach DIN VDE 47100 ausgeführt und wiegt etwa 327 g.
Anwendungsbereiche
Typische Anwendungsfelder sind die Steuerung von Verpackungsmaschinen, Förderanlagen und Montageanlagen, wo digitale Sensoren und Magnetventile über die Compact-Logix-Steuerung angesteuert werden. Auch in der Automatisierungstechnik für kleinere bis mittlere Steueraufgaben kommt diese vorkonfigurierte Systemleitung zum Einsatz, um Aufbau- und Testzeit zu reduzieren. Die DIN-41651-Stecker ermöglichen sichere und wiederholbare Verbindungen ohne zusätzliche Crimpen oder Abisolierarbeiten. RoHS-konform.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,3270 kg
|
| Artikelgewicht: |
0,3270 kg
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
2 x 16 Digitalein- oder -ausgänge |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
1 A
|
Kompatibilität
| Rockwell Compact Logix |
1769 - OB32T |
Rockwell
| Rockwell Compact Logix |
1769 - OB32T |
Anschlussdaten
| Leitungstyp |
LiYY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl 1 |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
| Polzahl |
40 |
Anschluss 1
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl 1 |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Anschluss 2
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Anschluss 3
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl |
40 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| GTIN |
4045454883249 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121629 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
