Produktbeschreibung

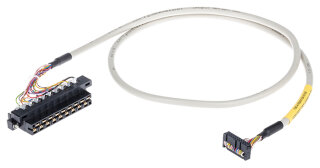

Die Systemleitung 706-4769/203-1200 ist eine Verbindungslösung zwischen einer Rockwell Compact Logix 1769-OB16-Digitalausgangskarte und dezentralen Aktor-Modulen. Sie verbindet 18-polige Steckverbinder vom Typ Rockwell-RTBN18 mit einer 20-poligen Federleiste nach DIN 41651 und stellt damit 16 Digitalausgänge bereit. Die Leitung besteht aus LiYY-Kabel mit 0,14 mm² Einzeladerenquerschnitt pro Ader, Betriebsspannung <=35 V AC/DC, maximal 1 A pro Ader. Mit 12 m Länge und einem Gewicht von 1129 g bietet sie ausreichende Reichweite für Schaltschränke mit dezentral angeordneten Ausgangskarten. Die Farbcodierung erfolgt gemäß DIN VDE 47100, was sichere Adridentifikation beim Verdrahten von Steuerungsverteilern gewährleistet.
Anwendungsbereiche
Typische Anwendungsfelder sind Verpackungsmaschinen und Förderanlagen mit Rockwell-Steuerungen, bei denen Motorstarter, Ventile oder Signalleuchten über die 16 Ausgänge geschaltet werden. Ein zweites häufiges Einsatzfeld ist die Aufteilung von Steuerfunktionen: Die Compact Logix sitzt zentral im Schaltschrank, die Ausgangsklemmen mit dieser Systemleitung verteilt zu dezentralen Betätigungselementen oder Relais-Zwischen-Modulen. Die Systembeschaltung mit standardisierten Steckverbindern ermöglicht schnelle Fehlerdiagnose und Austausch im Wartungsfall. RoHS-konform.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
1,1290 kg
|
| Artikelgewicht: |
1,1290 kg
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
16 Digitalausgänge |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
1 A
|
Kompatibilität
| Rockwell Compact Logix |
1769 - OB161769 - OB16P |
Rockwell
| Rockwell Compact Logix |
1769 - OB161769 - OB16P |
Anschlussdaten
| Leitungstyp |
LiYY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Rockwell-RTBN18 |
| Polzahl 1 |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
| Polzahl |
18 |
Anschluss 1
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl 1 |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Anschluss 2
| Steckverbinder |
Rockwell-RTBN18 |
| Polzahl |
18 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
FR |
| GTIN |
4066966245929 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121629 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
