Produktbeschreibung

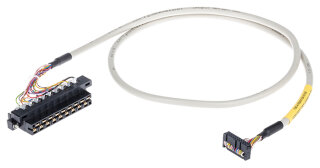

Die Systemleitung 706-4769/203-100 von WAGO ist eine konfektionierte Verbindungsleitung für Rockwell Compact Logix Steuerungen, speziell ausgelegt für die Digitalausgänge der Module 1769-OB16 und 1769-OB16P. Die Leitung besteht aus LiYY-Leitern mit einem Querschnitt von 0,14 mm² pro Ader und ist gemäß DIN VDE 47100 farbcodiert. Mit einer Länge von 1 Meter und einer maximalen Strombelastung von 1 A pro Ader bei einer Betriebsspannung bis 35 V AC/DC ist die Leitung ideal für die Signal- und Steuerverkabelung in SPS-Schaltschränken dimensioniert. Der Steckverbinder an einer Seite ist als 20-poliger Federleiste nach DIN 41651 ausgeführt, die andere Seite endet in einem 18-poligen Rockwell-RTBN-Stecker. Der Einsatztemperaturbereich von -20 bis +50 °C macht die Leitung auch für Industrieumgebungen mit moderaten Klimaschwankungen geeignet.
Anwendungsbereiche
Typische Anwendungen sind die Verdrahtung von digitalen Ausgangskarten in Steuerungsverteilern für Fertigungsmaschinen, Verpackungsanlagen und Automatisierungssystemen im Bereich der Materialfluss-Steuerung. Die konfektionierte Fertigung mit fest installiertem Stecker-Paar spart Verdrahtungszeit in der Schaltschrankfertigung und reduziert Stecker-Fehlanschlüsse bei Blindteilmontage. WAGO bietet diese Systemleitung auch in anderen Längen und Polzahlen an – hier sollte die genaue Kompatibilität mit der Compact-Logix-Modulart (OB16 oder OB16P) und dem verfügbaren Bauraum überprüft werden. Das Gewicht von 150 Gramm ist für Schaltschrank-Kabelführungen vernachlässigbar.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1500 kg
|
| Artikelgewicht: |
0,1500 kg
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
16 Digitalausgänge |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
1 A
|
Kompatibilität
| Rockwell Compact Logix |
1769 - OB161769 - OB16P |
Rockwell
| Rockwell Compact Logix |
1769 - OB161769 - OB16P |
Anschlussdaten
| Leitungstyp |
LiYY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Rockwell-RTBN18 |
| Polzahl 1 |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
| Polzahl |
18 |
Anschluss 1
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl 1 |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Anschluss 2
| Steckverbinder |
Rockwell-RTBN18 |
| Polzahl |
18 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| GTIN |
4045454883188 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121604 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
