Produktbeschreibung

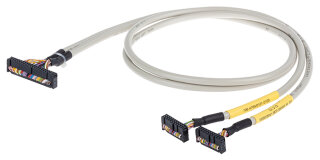

Die Systemleitung 706-4769/101-100 ist eine spezialisierte Verbindungsleitung für Rockwell Compact-Logix-Steuerungen vom Typ 1769-IQ32T. Sie verbindet die SPS mit digitalen Eingabemodulen und unterstützt 2 × 16 Digitaleingänge über zwei separate 20-polige Federleisten-Steckverbinder nach DIN 41651. Der Aufbau erfolgt mit zweiadrigem LiYY-Kabel mit Leiterquerschnitt 0,14 mm², Farbcodierung nach DIN VDE 47100 und einer Gesamtlänge von exakt 1 m. Die maximale Strombelastung liegt bei 1 A pro Ader bei Betriebsspannungen bis 35 V AC/DC. Der Temperaturbereich umfasst -20 bis +50 °C für sichere Funktion in Schaltschränken und Maschinensteuerungen.
Anwendungsbereiche
Typische Einsatzfelder sind die Eingabebeschaltung von Compact-Logix-Steuerungen in Verpackungsmaschinen, Druckmaschinen und Fertigungsanlagen, wo digitale Sensorsignale (Grenztaster, Präsenzmeldungen, Endschalter) verarbeitet werden. Zusätzlich wird die Leitung in Automatisierungssystemen zur Modularverbindung von dezentralisierten Eingabebaugruppen eingesetzt. Das konfektionierte System mit vorgegebener Länge und Steckverbindung ermöglicht Plug-and-Play-Integration ohne zusätzliche Verdrahtungsarbeiten, was Montagezeit und Fehlerquellen reduziert. Die RoHS-Konformität ohne Ausnahmeregelungen sichert Umweltverträglichkeit.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1900 kg
|
| Artikelgewicht: |
0,1900 kg
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
2 x 16 Digitaleingänge |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
1 A
|
Kompatibilität
| Rockwell Compact Logix |
1769 - IQ32T |
Rockwell
| Rockwell Compact Logix |
1769 - IQ32T |
Anschlussdaten
| Leitungstyp |
LiYY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl 1 |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
| Polzahl |
40 |
Anschluss 1
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl 1 |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Anschluss 2
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Anschluss 3
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl |
40 |
| Anschlusstyp |
System |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| GTIN |
4050821086581 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121604 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
