Produktbeschreibung

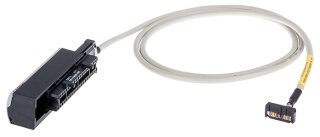

Die Systemleitung 706-4756/504-100 von WAGO ist eine vorkonfektionierte Verbindungsleitung für Rockwell Control Logix Steuerungssysteme. Sie führt 8 Analogausgänge für Spannungssignale und ist mit dem Standard-Stecker Allen Bradley 1756-TBSH ausgestattet. Die Leitung besitzt einen Leiterquerschnitt von 0,25 mm² pro Ader, eine Betriebsspannung bis 35 V AC/DC und einen maximalen Strom von 2 A pro Ader. Der LiYCY-Leitungstyp gewährleistet Flexibilität im Schaltschrank und bei der Routenführung. Die Leitungslänge beträgt 1 m, die Farbkennzeichnung erfolgt nach DIN VDE 47100. Der Betriebstemperaturbereich liegt zwischen -20 und +50 °C, die Leitung ist somit für typische Industrieumgebungen geeignet.
Anwendungsbereiche
Typische Anwendungen sind die Verdrahtung von analoger Sensorik (Messwertumformer, Drucksensoren, Temperaturregler) in Schaltschränken mit Control Logix Systemen sowie die Anbindung von Ausgangsbaugruppen OF8 oder OF8H in Automatisierungslösungen für Verpackungsmaschinen und Anlagensteuerungen.
Vorteile gegenüber Alternativen
Im Unterschied zu einzeln verlegten Adern bietet die konfektionierte Systemleitung Zeitersparnis beim Schaltschrankaufbau, definierte Kontaktqualität und reduziertes Fehlerrisiko bei der Verdrahtung. Die Kompatibilität ist auf Rockwell-Systeme mit den Ausgangsbaugruppen 1756-OF81756 und 1756-OF8H ausgelegt, eine aufwändige Einzelkonfektionierung vor Ort entfällt.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0011 kg
|
| Artikelgewicht: |
0,0011 kg
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
8 Analogausgänge; Spannung |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
2 A
|
Kompatibilität
| Rockwell Control Logix |
1756 - OF81756 - OF8H |
Rockwell
| Rockwell Control Logix |
1756 - OF81756 - OF8H |
Anschlussdaten
| Leitungstyp |
LiYCY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Allen Bradley 1756-TBSH |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
| Polzahl |
20 |
Anschluss 1
| Steckverbinder |
Buchsenleiste |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Anschluss 2
| Steckverbinder |
Allen Bradley 1756-TBSH |
| Polzahl |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| GTIN |
4055143120944 |
Produktklassifikation
| UNSPSC |
26121629 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
