Produktbeschreibung

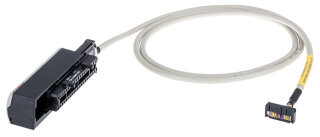

Die Systemleitung 706-4756/500-100 ist eine konfektionierte Verbindungsleitung für Rockwell Control Logix Steuerungen mit dem Modular-Slot-In-System 1756-OF4 (4 Analogausgänge Strom). Die Leitung verbindet die Stromausgänge der Steuerung mit Feldgeräten und Stellelementen. Sie hat eine Länge von 1 m, einen Leiterquerschnitt von 0,25 mm² pro Ader und ist mit einem Sub-Min-D-Stecker (15-polig) auf der einen Seite und dem Allen-Bradley-Stecker 1756-TBSH (20-polig) auf der anderen Seite ausgeführt. Die zulässige Betriebsspannung liegt bei maximal 35 V AC/DC, der Maximalstrom pro Ader beträgt 2 A. Das Leitungsmaterial ist LiYCY nach DIN VDE 47100, was eine gute Flexibilität und lange Lebensdauer bei wiederholtem Bewegen gewährleistet. Die Umgebungstemperatur im Betrieb reicht von -20 bis +50 °C.
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung von Analogausgängen in Industriesteuerungen für Antriebsregelungen, Proportionalventile und Messwertaufbereitung in Verpackungsmaschinen sowie Pressen. Eine zweite Anwendung ist die Instrumentierung von Prozessautomatisierungen mit 4-20-mA-Stromkreisen in Fertigungsanlagen. Die konfektionierte Länge von 1 m ermöglicht eine schnelle und fehlerfreie Installation direkt am Schaltschrank ohne zusätzliche Kabelschuhe oder Konfektionierung vor Ort. Das Gewicht der Leitung beträgt 231 g. WAGO bietet das Produkt RoHS-konform an.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2310 kg
|
| Artikelgewicht: |
0,2310 kg
|
| Technische Daten: |
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
4 Analogausgänge; Strom |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
2 A
|
Kompatibilität
| Rockwell Control Logix |
1756 - OF4 |
Rockwell
| Rockwell Control Logix |
1756 - OF4 |
Anschlussdaten
| Leitungstyp |
LiYCY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Allen Bradley 1756-TBSH |
| Polzahl 1 |
15 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
| Polzahl |
20 |
Anschluss 1
| Steckverbinder |
Sub-Min-D; Buchsenleiste |
| Polzahl 1 |
15 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Anschluss 2
| Steckverbinder |
Allen Bradley 1756-TBSH |
| Polzahl |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
FR |
| GTIN |
4055143984270 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121604 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
4 Analogausgänge; Strom |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
2 A
|
Kompatibilität
| Rockwell Control Logix |
1756 - OF4 |
Rockwell
| Rockwell Control Logix |
1756 - OF4 |
Anschlussdaten
| Leitungstyp |
LiYCY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Allen Bradley 1756-TBSH |
| Polzahl 1 |
15 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
| Polzahl |
20 |
Anschluss 1
| Steckverbinder |
Sub-Min-D; Buchsenleiste |
| Polzahl 1 |
15 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Anschluss 2
| Steckverbinder |
Allen Bradley 1756-TBSH |
| Polzahl |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
FR |
| GTIN |
4055143984270 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121604 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
