Produktbeschreibung

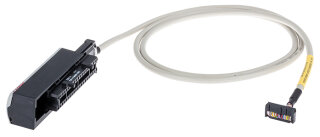

Die Systemleitung 706-4756/409-100 von WAGO ist ein vorkonfektioniertes Verbindungskabel für das Rockwell ControlLogix-System, speziell für die Analogeingangskarte 1756-IF6I ausgelegt. Das Kabel verbindet 6 Spannungs-Analogeingänge mit einer Betriebsspannung bis 35 V AC/DC und einem maximalen Strom von 2 A pro Ader. Die Leitung nutzt einen LiYCY-Leitungstyp mit 0,25 mm² Querschnitt pro Einzelader und verfügt über einen Temperaturbereich von -20 bis +50 °C Betriebstemperatur. Das Kabel ist 1 m lang und wird beidseitig mit Steckverbindern ausgeliefert: auf der einen Seite ein Sub-Min-D-Stecker mit 25 Polen (Buchsenleiste), auf der anderen Seite ein Allen Bradley 1756-TBSH-Stecker mit 20 Polen. Die Farbcodierung folgt DIN VDE 47100. Das Gesamtgewicht beträgt 287 g. Beide Steckerpole verwenden den Anschlusstyp System mit Einzeladerquerschnitt 0,25 mm².
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung von analogen Messsignalen in Rockwell-Steuerungsverteilern sowie die Sensor-Anbindung von Spannungsmessgrößen wie Temperaturfühlern oder Drucktransmittern an die Eingangskarte. Häufig eingesetzt werden solche Systemleitungen auch in Verpackungsmaschinen und Förderanlagen mit Rockwell-SPS-Automatisierung.
Vorteile gegenüber Alternativen
Im Unterschied zu universellen Messleitungen ist diese Leitung werkseitig auf die spezifische Stecker-Pin-Belegung des Control Logix Systems vorkonfiguriert, was Verdrahtungsfehler ausschließt und die Montagezeit deutlich reduziert. Bei Bedarf können weitere Kabeltypen für digitale Ein- und Ausgänge oder höhere Strombelastungen als zusätzliche Systemleitungen kombiniert werden.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2870 kg
|
| Artikelgewicht: |
0,2870 kg
|
| Technische Daten: |
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
6 Analogeingänge; Spannung |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
2 A
|
Kompatibilität
| Rockwell Control Logix |
1756 - IF6I |
Rockwell
| Rockwell Control Logix |
1756 - IF6I |
Anschlussdaten
| Leitungstyp |
LiYCY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Allen Bradley 1756-TBSH |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
| Polzahl |
20 |
Anschluss 1
| Steckverbinder |
Sub-Min-D; Buchsenleiste |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Anschluss 2
| Steckverbinder |
Allen Bradley 1756-TBSH |
| Polzahl |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
FR |
| GTIN |
4055143999175 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121629 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
6 Analogeingänge; Spannung |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
2 A
|
Kompatibilität
| Rockwell Control Logix |
1756 - IF6I |
Rockwell
| Rockwell Control Logix |
1756 - IF6I |
Anschlussdaten
| Leitungstyp |
LiYCY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Allen Bradley 1756-TBSH |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
| Polzahl |
20 |
Anschluss 1
| Steckverbinder |
Sub-Min-D; Buchsenleiste |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Anschluss 2
| Steckverbinder |
Allen Bradley 1756-TBSH |
| Polzahl |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
FR |
| GTIN |
4055143999175 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121629 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
