Produktbeschreibung

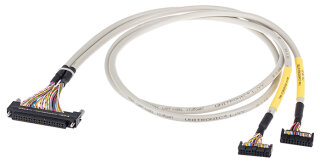

Die Systemleitung 706-3140/400-300 von WAGO ist eine vorkonfektionierte Verbindungsleitung für Schneider Modicon Quantum Steuerungen mit 8 Analogeingängen im Strombereich. Die Leitung hat eine Länge von 3 Metern und verbindet eine Sub-Min-D-Buchsenleiste (25-polig) auf der einen Seite mit dem Stecker 140XTS00200 (40-polig) auf der anderen Seite. Der Leiterquerschnitt beträgt 0,25 mm² pro Ader, die Betriebsspannung liegt bei maximal 35 V AC/DC mit einem maximalen Strom von 2 A pro Ader. Die Leitung entspricht der Norm DIN VDE 47100 für den Farbcode und verwendet das Leitungsmaterial LiYCY.
Anwendungsbereiche
Typische Anwendungsfelder sind die Ausrüstung von Modicon Quantum Steuerungen mit analogen Stromeingängen in Produktionsanlagen, etwa für die Messwerterfassung von Stromtransformern oder Stromwandlern. Ebenso kommt die Leitung beim Anschluss von Analog-Input-Modulen (140 ACI 030 00) oder Analog-Input-Erweiterungsmodulen (140 AVI 030 00) in Verpackungsmaschinen und Förderanlagen zum Einsatz. Die vorkonfektionierte Länge von 3 m eignet sich besonders für kompakte Schaltschrankaufbauten ohne aufwendige Einzelverkabelung. Die Systemleitung ist RoHS-konform und verfügt über eine robuste LiYCY-Isolierung, die den Betrieb im Temperaturbereich von -20 bis +50 °C ermöglicht. Das Gewicht von etwa 541 Gramm macht die Leitung handlich und einfach zu verlegen. Die vorkonfektionierte Ausführung mit werkseitigen Steckverbindern erspart Zeit bei der Inbetriebnahme und reduziert Fehlerquellen bei manuellen Verdrahtungen in der Schaltschrank-Montage.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,5410 kg
|
| Artikelgewicht: |
0,5410 kg
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
8 Analogeingänge; Strom |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
2 A
|
Kompatibilität
| Schneider Modicon Quantum |
140 ACI 030 00140 AVI 030 00 |
Schneider
| Schneider Modicon Quantum |
140 ACI 030 00140 AVI 030 00 |
Anschlussdaten
| Leitungstyp |
LiYCY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Schneider 140XTS00200 |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
| Polzahl |
40 |
Anschluss 1
| Steckverbinder |
Sub-Min-D; Buchsenleiste |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Anschluss 2
| Steckverbinder |
Schneider 140XTS00200 |
| Polzahl |
40 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
FR |
| GTIN |
4050821301707 |
Produktklassifikation
| UNSPSC |
26121604 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
