Produktbeschreibung

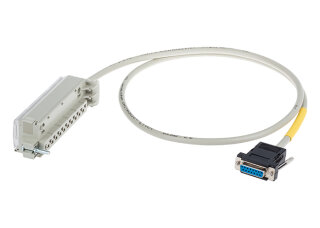

Die Systemleitung 706-3057/500-300 ist eine konfektionierte Verbindungsleitung speziell für Schneider TSX SPS-Systeme mit der Module TSX ASY 410. Sie verbindet 4 Analogausgänge mit Spannungssignal vom Sub-Min-D-Stecker (15-polig) auf den Schneider TSXBLY01-Stecker (20-polig). Die Leitung ist 3 Meter lang und nutzt das Leitungsmaterial LiYCY mit einem Leiterquerschnitt von 0,25 mm² je Ader, ausgelegt für Betriebsspannungen bis 35 V AC/DC und einen maximalen Strom von 2 A pro Ader. Der Farbcode der Adern folgt DIN VDE 47100 für sichere Polarität und Verwechslungssicherheit im Schaltschrank.
Anwendungsbereiche
Typische Einsatzfelder sind die Anbindung von Analogsensoren (Temperatur, Druck, Durchfluss) an TSX-Steuerungen in Verpackungsmaschinen sowie die Verdrahtung von Regelsignalen in Prozessleitsystemen. Eine weitere Anwendung ist die Ankopplung von Prozessmeßgeräten in Laborautomatisierungen, wo die begrenzte Leitungslänge von 3 m fest vorgegeben ist.
Vorteile gegenüber Alternativen
Im Unterschied zu individuell konfektionierten Systemleitungen bietet diese fertige Variante Plug-and-Play-Kompatibilität: keine Eigenfertigung erforderlich, reduzierte Projektierungszeit, sofortige Verfügbarkeit. Der Temperaturbereich von -20 bis +50 °C deckt typische Schaltschrank- und Industrieumgebungen ab. Montage erfolgt durch einfaches Einstecken; Steckzyklus und Positionierfehler-Risiko sind dadurch minimiert.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0011 kg
|
| Artikelgewicht: |
0,0011 kg
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
4 Analogausgänge; Spannung |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
2 A
|
Kompatibilität
| Schneider TSX |
TSX ASY 410 |
Schneider
| Schneider TSX |
TSX ASY 410 |
Anschlussdaten
| Leitungstyp |
LiYCY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Schneider TSXBLY01 |
| Polzahl 1 |
15 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
| Polzahl |
20 |
Anschluss 1
| Steckverbinder |
Sub-Min-D; Buchsenleiste |
| Polzahl 1 |
15 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Anschluss 2
| Steckverbinder |
Schneider TSXBLY01 |
| Polzahl |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| GTIN |
4055143037853 |
Produktklassifikation
| UNSPSC |
26121604 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
