Produktbeschreibung

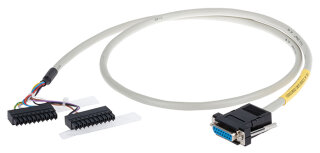

Die Systemleitung 706-3033/402-300 ist eine vorkonfigurierte Verbindungsleitung für Schneider Modicon TM3 Steuerungen und verbindet Sensoren oder Feldgeräte mit dem 8-Kanal-Analogeingangsmodul TM3 AI8(G). Die Leitung ist 3 m lang und besteht aus einem LiYCY-Kabel mit 0,25 mm² Leiterquerschnitt pro Ader nach DIN VDE 47100 Farbcodierung. Auf der einen Seite sitzt ein Sub-Miniatur-D-Stecker mit 25 Polen (buchsenleiste), auf der anderen Seite der proprietary TM3 AI8(G)-Systemstecker mit 20 Anschlüssen. Die Betriebsspannung liegt bei maximal 35 V AC/DC, der maximale Strom pro Ader bei 2 A. Das Kabel arbeitet im Temperaturbereich von -20 bis +50 °C und ist damit für Schaltschrank-Innenräume und klimatisierte Produktionsbereiche geeignet.
Anwendungsbereiche
Typische Einsatzfelder sind die Sensoranbindung in Verpackungsmaschinen, die Datenerfassung von Messwertgebern in Förderanlagen und die Analog-Signalübertragung in dezentralisierten Steuerungsstrukturen mit Modicon TM3. Die Länge von 3 m deckt Standard-Schaltschranktiefe und kurze Feldinstallationen ab. Das Kabel ist RoHS-konform und wird in Einzelstückverpackung geliefert. Ein passendes Anschlusspanel für die Sub-D-Seite oder weitere TM3-Systemleitungen sind separat lieferbar.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,4100 kg
|
| Artikelgewicht: |
0,4100 kg
|
| Technische Daten: |
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
8 Analogeingänge |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
2 A
|
Kompatibilität
| Schneider Modicon TM3 |
TM3 AI8(G)TM3 TI8T(G) |
Schneider
| Schneider Modicon TM3 |
TM3 AI8(G)TM3 TI8T(G) |
Anschlussdaten
| Leitungstyp |
LiYCY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
TM3 AI8(G) |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
| Polzahl |
20 |
Anschluss 1
| Steckverbinder |
Sub-Min-D; Buchsenleiste |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Anschluss 2
| Steckverbinder |
TM3 AI8(G) |
| Polzahl |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Beutel |
| GTIN |
4055143257596 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121604 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
8 Analogeingänge |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
2 A
|
Kompatibilität
| Schneider Modicon TM3 |
TM3 AI8(G)TM3 TI8T(G) |
Schneider
| Schneider Modicon TM3 |
TM3 AI8(G)TM3 TI8T(G) |
Anschlussdaten
| Leitungstyp |
LiYCY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
TM3 AI8(G) |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
| Polzahl |
20 |
Anschluss 1
| Steckverbinder |
Sub-Min-D; Buchsenleiste |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Anschluss 2
| Steckverbinder |
TM3 AI8(G) |
| Polzahl |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Beutel |
| GTIN |
4055143257596 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121604 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
