Produktbeschreibung

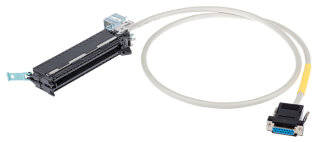

Die Systemleitung WAGO 706-2500/600-200 ist ein vorkonfiguriertes Verbindungskabel für die Analog-Ein- und Ausgangsbeschaltung von Siemens S7-1500 Steuerungen. Das Kabel verbindet fünf Analogeingänge und zwei Analogausgänge im Spannungsmodus und ist mit einem Sub-Min-D-Stecker auf der einen und dem originalen Siemens-Steckverbinder 6ES7-592-1AM00-0XB0 auf der anderen Seite ausgestattet. Die Leitung nutzt den Leitungstyp LiYCY mit einem Leiterquerschnitt von 0,25 mm² pro Ader und ist 2 Meter lang. Die Betriebsspannung beträgt maximal 35 V AC/DC bei einer maximalen Strombelastung von 2 A pro Ader. Der Farbcode entspricht DIN VDE 47100, wodurch eine sichere Identifikation der einzelnen Funktionsadern gewährleistet ist.
Anwendungsbereiche
Typische Einsatzfelder sind die Analog-Messtechnik-Verdrahtung in Verpackungsmaschinen, der Anschluss von Mess- und Regelkarten an Fertigungssteuerungen sowie die Sensor-Aktor-Anbindung in Automatisierungsanlagen mit präzisen Analog-Messwerten.
Vorteile gegenüber Alternativen
Im Unterschied zu selbst konfektionierten Analog-Leitungen bietet die vorkonfigurierte Systemleitung sofortige Kompatibilität und sichere Belegung ohne Verdrahtungsaufwand. Die Betriebstemperatur reicht von ?20 bis +50 °C und eignet sich damit für Schaltschränke im Außen- und Innenbereich. Das Kabel ist RoHS-konform und wiegt 567 g.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,5670 kg
|
| Artikelgewicht: |
0,5670 kg
|
| Technische Daten: |
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
5 Analogeingänge und 2 Analogausgänge; Spannung |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
2 A
|
Kompatibilität
| Siemens S7-1500 |
6ES7511-1CK00-0AB06ES7512-1CK00-0AB0 |
Siemens
| Siemens S7-1500 |
6ES7511-1CK00-0AB06ES7512-1CK00-0AB0 |
Anschlussdaten
| Leitungstyp |
LiYCY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Siemens 6ES7-592-1AM00-0XB0 |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
| Polzahl |
40 |
Anschluss 1
| Steckverbinder |
Sub-Min-D; Buchsenleiste |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Anschluss 2
| Steckverbinder |
Siemens 6ES7-592-1AM00-0XB0 |
| Polzahl |
40 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
FR |
| GTIN |
4055143602358 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121604 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
5 Analogeingänge und 2 Analogausgänge; Spannung |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
2 A
|
Kompatibilität
| Siemens S7-1500 |
6ES7511-1CK00-0AB06ES7512-1CK00-0AB0 |
Siemens
| Siemens S7-1500 |
6ES7511-1CK00-0AB06ES7512-1CK00-0AB0 |
Anschlussdaten
| Leitungstyp |
LiYCY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Siemens 6ES7-592-1AM00-0XB0 |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
| Polzahl |
40 |
Anschluss 1
| Steckverbinder |
Sub-Min-D; Buchsenleiste |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Anschluss 2
| Steckverbinder |
Siemens 6ES7-592-1AM00-0XB0 |
| Polzahl |
40 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
FR |
| GTIN |
4055143602358 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121604 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
