Produktbeschreibung

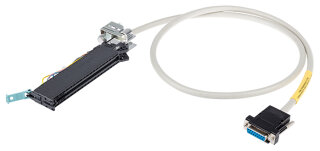

Die Systemleitung 706-2500/409-200 von WAGO ist ein konfektioniertes Verbindungskabel speziell für die Analogmodule der Siemens S7-1500 Steuerungen. Das Kabel verbindet Sub-D-Buchsenleistenanschlüsse (25-polig) mit dem Siemens-Systemstecker 6ES7-592-1BM00-0XB0 (40-polig) und unterstützt insgesamt 8 Analogein- oder Ausgänge. Der Leitungsaufbau entspricht dem Standard LiYCY mit Farbcodierung nach DIN VDE 47100, jede Einzelader hat einen Querschnitt von 0,25 mm² bei zulässigem Dauerstrom bis 2 A pro Ader. Die Betriebsspannung liegt bei maximal <= AC/DC 35 V, der Temperaturbereich wird mit -20 bis +50 °C angegeben. Die Gesamtlänge beträgt 2 m und das Kabel wiegt 547 g.
Anwendungsbereiche
Typische Einsatzfelder sind die Anbindung von Analogsensorik (Temperatur-, Druck- oder Durchflussmessumformer) an Analog-Eingangskarten der S7-1500 sowie die Verdrahtung von Steuersignalen zu Positionierventilen oder analogen Reglerausgängen in Verpackungsmaschinen und Prüfautomaten.
Vorteile gegenüber Alternativen
Im Unterschied zu universellen Mehradern-Leitungen sind Systemleitungen speziell auf den Anschlussstecker und die Analogmodulgeometrie der Zielsteuerung abgestimmt, wodurch Montagefehler ausgeschlossen werden. Die RoHS-Konformität ist erfüllt, somit eignet sich die Leitung für den Einsatz in europäischen Steuerungsanlagen nach aktuellen Umweltvorgaben.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,5470 kg
|
| Artikelgewicht: |
0,5470 kg
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
8 Analogein- oder -ausgänge |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
2 A
|
Anschlussdaten
| Leitungstyp |
LiYCY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Siemens 6ES7-592-1BM00-0XB0 |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
| Polzahl |
40 |
Anschluss 1
| Steckverbinder |
Sub-D; Buchsenleiste |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Anschluss 2
| Steckverbinder |
Siemens 6ES7-592-1BM00-0XB0 |
| Polzahl |
40 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
FR |
| GTIN |
4066966119725 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121604 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
