Produktbeschreibung

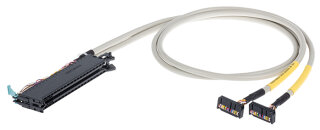

Die Systemleitung 706-2500/303-100 ist eine vorkonfektionierte Verbindungsleitung für Siemens S7-1500-Steuerungen. Sie verbindet die Zentralbaugruppe mit dezentralen Digitalein- oder -ausgängen und bietet 2 x 16 Digitalkanäle. Das Leitungsmaterial LiYY mit 0,14 mm² Einzeladerquerschnitt ist nach DIN VDE 47100 farbcodiert und arbeitet bei einer maximalen Betriebsspannung von 35 V AC/DC mit bis zu 1 A pro Ader. Die Steckverbinder folgen DIN 41651 (Federleistenausführung) an zwei Seiten und dem Siemens-Standard 6ES7-592-1BM00-0XB0 an der dritten Seite, was eine sichere und standardisierte Systemintegration ermöglicht. Die kompakte Bauform mit einer Länge von exakt 1 m reduziert Schaltschrankvolumen und Verdrahtungsaufwand in Schaltschrank- und Verteileranwendungen.
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung von dezentralen Sensor- und Aktor-Modulen in Verpackungsmaschinen, Förderanlagen und Druckmaschinen, wo digitale Ein-/Ausgänge mit geringen Signalspannungen verarbeitet werden.
Vorteile gegenüber Alternativen
Im Unterschied zu universal konfektionierten Leitungen bietet die Systemleitung vorkalibrierte Steckverbindungen, die eine Fehlerquelle bei der Montage eliminieren. Betriebstemperaturbereich -20 bis +50 °C. Gewicht 26 g. RoHS-konform.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0260 kg
|
| Artikelgewicht: |
0,0260 kg
|
| Technische Daten: |
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
2 x 16 Digitalein- oder -ausgänge |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
1 A
|
Kompatibilität
| Siemens S7-1500 |
6ES7521-1BL10-0AA06ES7522-1BL10-0AA06ES7523-1BL00-0AA0 |
Siemens
| Siemens S7-1500 |
6ES7521-1BL10-0AA06ES7522-1BL10-0AA06ES7523-1BL00-0AA0 |
Anschlussdaten
| Leitungstyp |
LiYY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Siemens 6ES7-592-1BM00-0XB0 |
| Polzahl 1 |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
| Polzahl |
40 |
Anschluss 1
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl 1 |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Anschluss 2
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Anschluss 3
| Steckverbinder |
Siemens 6ES7-592-1BM00-0XB0 |
| Polzahl |
40 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
FR |
| GTIN |
4055143456364 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121629 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
2 x 16 Digitalein- oder -ausgänge |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
1 A
|
Kompatibilität
| Siemens S7-1500 |
6ES7521-1BL10-0AA06ES7522-1BL10-0AA06ES7523-1BL00-0AA0 |
Siemens
| Siemens S7-1500 |
6ES7521-1BL10-0AA06ES7522-1BL10-0AA06ES7523-1BL00-0AA0 |
Anschlussdaten
| Leitungstyp |
LiYY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Siemens 6ES7-592-1BM00-0XB0 |
| Polzahl 1 |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
| Polzahl |
40 |
Anschluss 1
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl 1 |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Anschluss 2
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Anschluss 3
| Steckverbinder |
Siemens 6ES7-592-1BM00-0XB0 |
| Polzahl |
40 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Beutel |
| Ursprungsland |
FR |
| GTIN |
4055143456364 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121629 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
