Produktbeschreibung

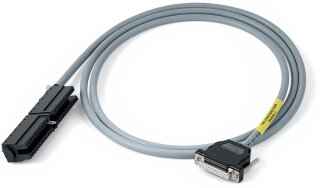

Die Systemleitung WAGO 706-2300/406-200 ist eine vorkonfigurierte Verbindungsleitung speziell für die Analogeingangsbaugruppe 6ES7331-7NF10-0AB0 in Siemens-S7-300-Steuerungen. Sie verbindet einen 25-poligen Sub-Min-D-Stecker mit einem 40-poligen Siemens-Stecker (6ES7-392-1BM00-0AA0) und ist für 8 Stromeingangskanäle parametriert. Das Kabel nutzt eine LiYCY-Leitung mit 0,25 mm² Einzeladerquerschnitt, ausgelegt für eine maximale Belastung von 2 A pro Ader bei einer Betriebsspannung bis 35 V AC/DC. Die Gesamtlänge beträgt 2 Meter. Der Leitungsaufbau folgt DIN VDE 47100 für die Farbcodierung.
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung analoger Stromsensoren (4...20 mA Messketten) in Schaltschränken mit S7-300-Automatisierung sowie die Ankopplung von Analogmessumformern in Prozessteuerungen. Ein weiteres Anwendungsfeld ist die schnelle Inbetriebnahme von Verpackungsmaschinen oder Druckmaschinen mit standardisierter Signalerfassung.
Vorteile gegenüber Alternativen
Im Unterschied zu selbst konfektionierten Analogkabeln bietet diese Systemleitung werksseitig optimierte Impedanzverhältnisse und definierte Stecker-Pin-Belegungen, was Montagezeit spart und Verwechslungsfehler bei der Verdrahtung ausschließt. Das Kabel ist RoHS-konform und in Deutschland nach französischer Herkunftskennzeichnung zertifiziert. Bei der Auswahl sollten Umgebungstemperaturen zwischen -20 und +50 °C beachtet werden.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,3590 kg
|
| Artikelgewicht: |
0,3590 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
30,00 × 24,00 × 3,00 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
8 Analogeingänge; Strom |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
2 A
|
Kompatibilität
| Siemens S7-300 |
6ES7331-7NF10-0AB0 |
Siemens
| Siemens S7-300 |
6ES7331-7NF10-0AB0 |
Anschlussdaten
| Leitungstyp |
LiYCY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Siemens 6ES7-392-1BM00-0AA0 |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
| Polzahl |
40 |
Anschluss 1
| Steckverbinder |
Sub-Min-D; Buchsenleiste |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Anschluss 2
| Steckverbinder |
Siemens 6ES7-392-1BM00-0AA0 |
| Polzahl |
40 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| Produktgruppe |
30 (WAGO Frankreich) |
| VPE (UVPE) |
1 St. |
| Verpackungsart |
keine Angabe |
| Ursprungsland |
FR |
| GTIN |
4045454881740 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121629 |
| eCl@ss 10.0 |
27-24-22-20 |
| eCl@ss 9.0 |
27-24-22-20 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
8 Analogeingänge; Strom |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
2 A
|
Kompatibilität
| Siemens S7-300 |
6ES7331-7NF10-0AB0 |
Siemens
| Siemens S7-300 |
6ES7331-7NF10-0AB0 |
Anschlussdaten
| Leitungstyp |
LiYCY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Siemens 6ES7-392-1BM00-0AA0 |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
| Polzahl |
40 |
Anschluss 1
| Steckverbinder |
Sub-Min-D; Buchsenleiste |
| Polzahl 1 |
25 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Anschluss 2
| Steckverbinder |
Siemens 6ES7-392-1BM00-0AA0 |
| Polzahl |
40 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,25mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| Produktgruppe |
30 (WAGO Frankreich) |
| VPE (UVPE) |
1 St. |
| Verpackungsart |
keine Angabe |
| Ursprungsland |
FR |
| GTIN |
4045454881740 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121629 |
| eCl@ss 10.0 |
27-24-22-20 |
| eCl@ss 9.0 |
27-24-22-20 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
