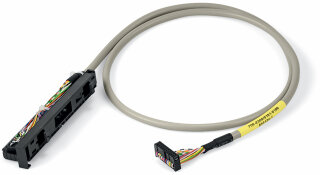

Systemleitung 706-2300/300-200 Siemens S7-300 20-polig 2 m

Artikelnummer: WAG-706-2300/300-200
GTIN: 4045454873868
HAN: 706-2300/300-200
Inhalt: 1 Stück

Systemleitung für Siemens S7-300, 20-polig, 16 Digitalein-/Ausgänge, 2 m Länge, LiYY 0,14 mm². Verbindung zwischen Digitalmodulen und Steckverbinder.

294,00 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 333,20 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Systemleitung 706-2300/300-200 ist eine vorkonfektionierte Verbindungsleitung speziell für Siemens S7-300 Steuerungen. Sie verfügt über einen 20-poligen Stecker auf der einen Seite (Federleiste gemäß DIN 41651) und den Siemens-Steckverbinder 6ES7-392-1BJ00-0AA0 auf der anderen Seite. Mit einer Länge von 2 Metern und einem Adernquerschnitt von 0,14 mm² ist die Leitung für bis zu 16 Digitalein- oder Digitalausgänge ausgelegt und dimensioniert für einen maximalen Strom von 1 A pro Ader. Die Betriebsspannung beträgt maximal 60 V AC/DC, und der Einsatztemperaturbereich liegt zwischen -20 und +50 °C. Das Leitungsmaterial ist LiYY und erfüllt die Farbcodierung nach DIN VDE 47100, was eine sichere und normgerechte Verdrahtung in Schaltschränken garantiert.

Anwendungsbereiche

Typische Anwendungen sind die Anbindung von digitalen Eingangskarten (z.B. 6ES7321-1BH02-0AA0, 6ES7321-1BH10-0AA0) sowie Ausgangskarten (z.B. 6ES7322-1BH01-0AA0, 6ES7322-1EH01-0AA0) an die Centronics-Anschlussleiste im Schaltschrank. Weitere häufige Einsatzfelder sind der Aufbau von dezentralen Steuerverteilern und die Verbindung von Sensormodulen zu kompakten S7-300-Anlagen.

Vorteile gegenüber Alternativen

Im Vergleich zu flexiblen Einzeladerleitungen bietet diese Systemleitung den Vorteil der Vorkonfektionierung und damit entfällt die Zeit aufwendige Verdrahtung vor Ort — besonders beim Betriebsmittelwechsel oder bei Instandhaltung. Das Gewicht beträgt 220 g, und das Material ist RoHS-konform.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,2200 kg

Artikelgewicht:

0,2200 kg

Abmessungen ( Länge × Breite × Höhe ):

10,00 × 10,00 × 10,00 cm

Technische Daten:

Technische Daten

Elektrische Daten

Ein-/Ausgänge	16 Digitalein- oder -ausgänge
Betriebsspannung	<= AC/DC 60 V
Strom pro Ader max.	1 A

Kompatibilität

Siemens S7-300	6ES7321-1BH02-0AA06ES7321-1BH10-0AA06ES7321-1BH80-0AA06ES7322-1BH01-0AA06ES7322-1BH10-0AA06ES7322-1BH80-0AA06ES7322-1EH01-0AA0

Siemens

Siemens S7-300	6ES7321-1BH02-0AA06ES7321-1BH10-0AA06ES7321-1BH80-0AA06ES7322-1BH01-0AA06ES7322-1BH10-0AA06ES7322-1BH80-0AA06ES7322-1EH01-0AA0

Anschlussdaten

Leitungstyp	LiYY
Farbcode	gemäß DIN VDE 47100
Steckverbinder	Siemens 6ES7-392-1BJ00-0AA0
Polzahl 1	20
Anschlusstyp	System
Querschnitt der Einzelader	0,14mm²
Polzahl	20

Anschluss 1

Steckverbinder	Steckverbinder gemäß DIN 41651; Federleiste
Polzahl 1	20
Anschlusstyp	System
Querschnitt der Einzelader	0,14mm²

Anschluss 2

Steckverbinder	Siemens 6ES7-392-1BJ00-0AA0
Polzahl	20
Anschlusstyp	System
Querschnitt der Einzelader	0,14mm²

Geometrische Daten

Leitungslänge	2 m

Werkstoffdaten

Gewicht	220 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-20 ... +50 °C

Kaufmännische Daten

Produktgruppe	30 (WAGO Frankreich)
VPE (UVPE)	1 St.
Verpackungsart	keine Angabe
Ursprungsland	FR
GTIN	4045454873868
Zolltarifnummer	85444290900

Produktklassifikation

UNSPSC	26121629
eCl@ss 10.0	27-24-22-20
eCl@ss 9.0	27-24-22-20
ETIM 9.0	EC000237
ETIM 10.0	EC000237
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

RoHS Compliance Status	Compliant,No Exemption
