Produktbeschreibung

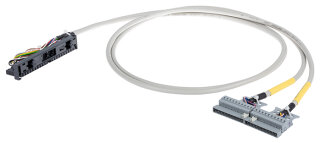

Die Systemleitung 706-2300/202-200 ist ein vorkonfektioniertes Verbindungskabel für Siemens-Steuerungen der Serie S7-300 und verbindet WAGO-Kopplungsmodule direkt mit der CPU oder dezentralen digitalen Ausgängen. Das Kabel unterstützt 16 Digitalausgänge für höhere Spannungen bis 250 V AC/DC mit einem maximalen Strom von 0,75 A pro Ader. Die Leitungsführung erfolgt über einen LiYY-Kabeltyp mit 0,34 mm² Leiterquerschnitt nach DIN VDE 47100 und ist 2 m lang. Das Kabel verbindet einen Siemens-Steckverbinder (6ES7-392-1BJ00-0AA0 mit 20 Polen) auf einer Seite mit zwei WAGO-Serie-231-Steckern (je 10 Pole) auf der anderen Seite, was eine flexible Verteilung der Ausgangssignale ermöglicht. Der Betriebstemperaturbereich liegt zwischen -20 und +50 °C.
Anwendungsbereiche
Typische Anwendungsfelder sind die Signalverteilung in modular aufgebauten Schaltschränken mit dezentraler Steuerung sowie die Anbindung von Ausgangsbaugruppen an kompakte S7-300-Systeme ohne aufwändige Einzelverdrahtung.
Vorteile gegenüber Alternativen
Im Unterschied zu individuellen Leitungssätzen bietet diese vorkonfektionierte Systemleitung Plug-and-Play-Kompatibilität und vermeidet Verdrahtungsfehler durch die exakte Pinbelegung. Das Kabel ist RoHS-konform und im Gesamtgewicht von 442 g kompakt genug für beengte Schaltschrankgeometrien.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,4420 kg
|
| Artikelgewicht: |
0,4420 kg
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
16 Digitalausgänge; für höhere Spannungen |
| Betriebsspannung |
<= AC/DC 250 V |
| Strom pro Ader max. |
0,75 A
|
Kompatibilität
| Siemens S7-300 |
6ES7322-1HH01-0AA0 |
Siemens
| Siemens S7-300 |
6ES7322-1HH01-0AA0 |
Anschlussdaten
| Leitungstyp |
LiYY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Siemens 6ES7-392-1BJ00-0AA0 |
| Polzahl 1 |
10 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,34mm² |
| Polzahl |
20 |
Anschluss 1
| Steckverbinder |
WAGO Serie 231 |
| Polzahl 1 |
10 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,34mm² |
Anschluss 2
| Steckverbinder |
WAGO Serie 231 |
| Polzahl |
10 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,34mm² |
Anschluss 3
| Steckverbinder |
Siemens 6ES7-392-1BJ00-0AA0 |
| Polzahl |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,34mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| GTIN |
4045454880231 |
Produktklassifikation
| UNSPSC |
26121604 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
