Produktbeschreibung

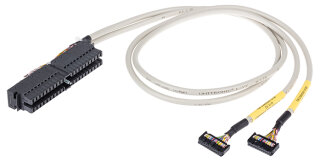

Die Systemleitung 706-2300/104-200 ist eine vorkonfektionierte Verbindungsleitung für Siemens S7-300 Steuerungen. Sie verbindet Digitaleingangsmodule (2 × 12 Eingänge) mit der Zentraleinheit oder mit Erweiterungsgestellen über standardisierte Steckverbinder nach DIN 41651. Die Leitung ist 2 Meter lang und verfügt über LiYY-Leiterseil (Leitungstyp) mit 0,14 mm² Einzeladerquerschnitt und Farbkodierung gemäß DIN VDE 47100. Der maximale Strom pro Ader beträgt 1 A bei einer zulässigen Betriebsspannung bis 35 V AC/DC und einem Temperaturbereich von -20 bis +50 °C. Die Systemleitung wird hauptsächlich in Schaltschränken für Fertigungsanlagen eingesetzt, wo mehrere dezentrale Digitaleingangsmodule schnell und fehlerfrei an die SPS angebunden werden müssen — etwa in Verpackungsmaschinen oder Montageanlagen mit verteilter Sensorik.
Anwendungsbereiche
Ebenso findet sie Anwendung beim Aufbau von modularen Steuerungsgruppen in Maschinenbauprojekten, bei denen Siemens S7-300 zur Prozessautomation zum Einsatz kommt.
Vorteile gegenüber Alternativen
Im Unterschied zu provisorischen Einzeladerleitungen mit Federklemmen-Anschlüssen bietet die vorkonfektionierte Systemleitung geringere Fehlerquoten bei der Verdrahtung und vereinfachte Inbetriebnahme. Die Kompatibilität mit dem Digitaleingangsmodul 6ES7326-1BK01-0AB0 ist gewährleistet. Das Gewicht der Leitung beträgt 1,1 g. Sowohl die Anschlüsse an der Steuerung (2 × 20-polige Federleisten-Steckverbinder) als auch der Anschluss zur Sensorik (40-poliger Siemens-Stecker 6ES7-392-1BM00-0AA0) sind bereits montiert und geprüft.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0011 kg
|
| Artikelgewicht: |
0,0011 kg
|
Technische Daten
Elektrische Daten
| Ein-/Ausgänge |
2 x 12 Digitaleingänge |
| Betriebsspannung |
<= AC/DC 35 V |
| Strom pro Ader max. |
1 A
|
Kompatibilität
| Siemens S7-300 |
6ES7326-1BK01-0AB0 |
Siemens
| Siemens S7-300 |
6ES7326-1BK01-0AB0 |
Anschlussdaten
| Leitungstyp |
LiYY |
| Farbcode |
gemäß DIN VDE 47100 |
| Steckverbinder |
Siemens 6ES7-392-1BM00-0AA0 |
| Polzahl 1 |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
| Polzahl |
40 |
Anschluss 1
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl 1 |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Anschluss 2
| Steckverbinder |
Steckverbinder gemäß DIN 41651; Federleiste |
| Polzahl |
20 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Anschluss 3
| Steckverbinder |
Siemens 6ES7-392-1BM00-0AA0 |
| Polzahl |
40 |
| Anschlusstyp |
System |
| Querschnitt der Einzelader |
0,14mm² |
Geometrische Daten
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-20 ... +50 °C |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| GTIN |
4050821076339 |
| Zolltarifnummer |
85444290900 |
Produktklassifikation
| UNSPSC |
26121604 |
| ETIM 9.0 |
EC000237 |
| ETIM 10.0 |
EC000237 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
