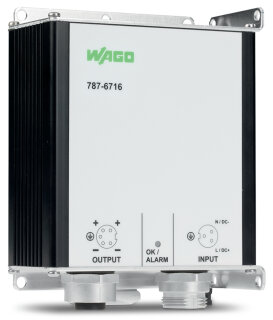

Primär getaktete Stromversorgung WAGO 787-6716 DC 24 V 4 A

Primär getaktete Stromversorgung WAGO 787-6716 DC 24 V 4 A

Artikelnummer: WAG-787-6716
GTIN: 4055143644877
HAN: 787-6716
Inhalt: 1 Stück

Primär getaktete Stromversorgung 24 V DC / 4 A / 96 W, 1-phasig, IP67, Wirkungsgrad 92,3 %. Für Schaltschrank-Steuerungen und SPS-Versorgung mit aktiver.

416,40 €

inkl. 19% USt. ,

Unverbindliche Preisempfehlung des Herstellers: 643,79 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Primär getaktete Stromversorgung WAGO 787-6716 ist eine 1-phasige Schaltnetzteil-Lösung zur stabilen Versorgung von Steuerungen in Automatisierungsanlagen. Das Gerät liefert eine konstante Ausgangsspannung von 24 V DC mit einem Nennstrom von 4 A (96 W Ausgangsleistung). Die Eingangsspannung liegt im Bereich von 90 bis 265 V AC/DC bei einer Netzfrequenz von 47 bis 63,6 Hz, was eine flexible Integration in unterschiedliche Gebäudeinstallationen ermöglicht. Die Restwelligkeit beträgt maximal 100 mV Spitze-Spitze und liegt damit im Standard für digitale Steuerungen. Der Wirkungsgrad von 92,3 % bei 230 V reduziert Verlustleistung und Wärmeentwicklung auf unter 1 W im Leerlauf und unter 7,9 W bei Nennlast. Das Gerät ist mit IP67-Schutzart und Vollverguss ausgeführt, wodurch es auch unter feuchten und staubigen Umgebungsbedingungen einsatzfähig bleibt. Die Umgebungstemperatur im Betrieb reicht von minus 40 bis plus 85 Grad Celsius, wobei oberhalb von 60 Grad eine Derating von 3,84 W/K vorgesehen ist.

Anwendungsbereiche

Typische Einsatzfelder sind die stabile DC-Versorgung von Steuerungsmodulen in Schaltschränken, die SPS-Eingangsbeschaltung in Anlagenautomatisierung und die Stromversorgung von Sensor-Aktor-Systemen in Produktionslinien. Durch die aktive Leistungsfaktorkorrektur wird die Netzbelastung minimiert, besonders wichtig in Anwendungen mit mehreren Stromversorgungsgeräten in einer Gebäudeinstallation. Das Gehäuse ist flach und kompakt, was die Hutschienen-Montage in beengten Schaltschränken erleichtert. Die interne Absicherung erfolgt durch eine 6,3-A-Sicherung, empfohlen wird eine Vorsicherung von 4 bis 20 A im Gebäudestromkreis. Die Parallelschaltbarkeit mehrerer Geräte ermöglicht eine Stromverteilung bei höherem Bedarf.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	1,1000 kg
Artikelgewicht:	1,1000 kg
Abmessungen ( Länge × Breite × Höhe ):	5,40 × 11,10 × 14,10 cm

Technische Daten

Phasen	1
Eingangsnennspannung Ue Nenn	AC/DC 100 ... 240 VAC/DC 100 ... 240 V
Eingangsspannungsbereich	AC/DC 90 ... 265 V
Nennnetzfrequenz-Bereich	47 ... 63.6 Hz; 0 Hz
Eingangsstrom Ie	<= 0,5 A (AC 250 V); <= 1,1 A (AC 100 V)
Einschaltstrom	<= 9 A
Leistungsfaktor	>= 0,98
Leistungsfaktorkorrektur (PFC)	Aktiv
Netzausfall-Überbrückung	>= 45 ms
Ausgangsnennspannung Ua Nenn	DC 24 V
Ausgangsspannungsbereich	±2 %
Ausgangsnennstrom Ia Nenn	4 A
Ausgangsnennleistung	96 W
Restwelligkeit	<= 100 mV (Spitze ? Spitze); <= 20 mV (effektiv)
Verhalten bei Überlast	Konstantstrom
PowerBoost	DC 6 A (5 s; ohne Spannungseinbruch)
Signalisierung	1 x LED DC OK (grün)1 x LED Overload (rot)
Betriebsanzeige	LED grün (DC 24 V OK)LED grün (DC 24 V O.K.)LED rot (Überlast)
Verlustleistung Pv	<= 1 W; <= 7,9 W (Nennlast)
Wirkungsgrad typ.	92,3 % (AC 230 V)
Interne Sicherung	T 6,3 A
Vorsicherung (empfohlen)	Schutzschalter 4 ... 20 A; Charakteristik CT 20 A in der Gebäudeinstallation

Eingang

Phasen	1
Eingangsnennspannung Ue Nenn	AC/DC 100 ... 240 VAC/DC 100 ... 240 V
Eingangsspannungsbereich	AC/DC 90 ... 265 V
Nennnetzfrequenz-Bereich	47 ... 63.6 Hz; 0 Hz
Eingangsstrom Ie	<= 0,5 A (AC 250 V); <= 1,1 A (AC 100 V)
Einschaltstrom	<= 9 A
Leistungsfaktor	>= 0,98
Leistungsfaktorkorrektur (PFC)	Aktiv
Netzausfall-Überbrückung	>= 45 ms

Ausgang

Ausgangsnennspannung Ua Nenn	DC 24 V
Ausgangsspannungsbereich	±2 %
Ausgangsnennstrom Ia Nenn	4 A
Ausgangsnennleistung	96 W
Restwelligkeit	<= 100 mV (Spitze ? Spitze); <= 20 mV (effektiv)
Verhalten bei Überlast	Konstantstrom
PowerBoost	DC 6 A (5 s; ohne Spannungseinbruch)

Signalisierung und Kommunikation

Signalisierung	1 x LED DC OK (grün)1 x LED Overload (rot)
Betriebsanzeige	LED grün (DC 24 V OK)LED grün (DC 24 V O.K.)LED rot (Überlast)

Wirkungsgrad/Verlustleistungen

Verlustleistung Pv	<= 1 W; <= 7,9 W (Nennlast)
Wirkungsgrad typ.	92,3 % (AC 230 V)

Absicherung

Interne Sicherung	T 6,3 A
Vorsicherung (empfohlen)	Schutzschalter 4 ... 20 A; Charakteristik CT 20 A in der Gebäudeinstallation

Sicherheit und Schutz

Schutzklasse	I
Schutzart	IP67
Rückeinspeisungsfestigkeit	<= 35 VDC
Überspannungschutz; sekundär	<= DC 30 V (gemäß IEC 61131)
Kurzschlussfest	Ja
Leerlauffest	Ja
Parallelschaltbar	Max. 3 Geräte
Reihenschaltbar	Max. 2 Geräte
MTBF	> 960.000 h

Anschlussdaten

Anschlusstyp	Ausgang
Anschlusstechnik	7/8"; 5-polig; Buchse

Anschluss 1

Anschlusstyp	Eingang
Anschlusstechnik	7/8"; 3-polig; Stecker

Anschluss 2

Anschlusstyp	Ausgang
Anschlusstechnik	7/8"; 5-polig; Buchse

Geometrische Daten

Breite	111 mm / 4.37 inch
Höhe	141 mm / 5.55 inch
Tiefe	54 mm / 2.123 inch

Mechanische Daten

Montageart	Schraubbefestigung

Werkstoffdaten

Gewicht	1100 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-40 ... +85 °C
Umgebungstemperatur (Lagerung)	-40 ... +85 °C
Relative Feuchte	4 ... 100 %
Derating	-3,84 W/K (> 60 °C)
Klimaklasse	4K6 (gemäß EN 60721)
