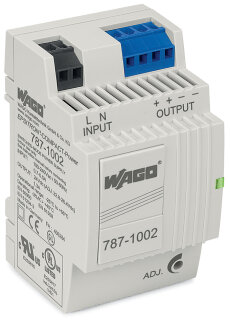

Primär getaktete Stromversorgung WAGO 787-1002 Compact 24 V 1,3 A

Primär getaktete Stromversorgung WAGO 787-1002 Compact 24 V 1,3 A

Artikelnummer: WAG-787-1002
GTIN: 4050821298229
HAN: 787-1002
Inhalt: 1 Stück

Hersteller WAGO

Primär getaktete Stromversorgung WAGO 787-1002, 1-phasig, 24 V DC / 1,3 A, SELV-geprüft, CAGE CLAMP-Anschluss.

89,29 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 138,04 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Stromversorgung 787-1002 ist eine primär getaktete, kompakte Lösung für AC-Eingänge im Bereich 100 bis 240 V oder DC 120 bis 300 V. Sie liefert galvanisch getrennt nach EN 61010-2-201 und UL 60950-1 eine stabile Ausgangsspannung von DC 24 V mit einem Ausgangsstrom von 1,3 A bei horizontaler Montage beziehungsweise 0,9 A in beliebiger Lage. Die Ausgangsspannung ist im Bereich 22,8 bis 26,4 V einstellbar mit einer Regelabweichung von maximal 2 Prozent. Der Eingangsstrom beträgt maximal 0,5 A bei 230 V AC oder 0,7 A bei 110 V AC. Die natürliche Konvektionskühlung benötigt keine aktiven Lüfter; ein Derating von 3 Prozent pro Kelvin über 45 Grad Celsius ist zu beachten. Der Betriebstemperaturbereich liegt zwischen -25 und +60 Grad Celsius, Anlauf ist typgeprüft bis -40 Grad Celsius möglich. Die Anschlusstechnik basiert auf WAGO CAGE CLAMP für Ein- und Ausgänge und akzeptiert Leiterquerschnitte von 0,08 bis 2,5 mm² Ein- und Feindrahtig. Das Stufenprofil ermöglicht optimale Installation in Installationsverteilern oder Systemverteilern. Die Stromversorgung ist parallel und in Reihe schaltbar, eine grüne LED signalisiert den Betriebszustand.

Anwendungsbereiche

Typische Anwendungen sind die DC-Versorgung von SPS-Eingabekarten, Sensor-Aktor-Anbindungen und Steuerstromkreisen in Verpackungsmaschinen sowie die Absicherung von Niederspannungsverteilern in Produktionsanlagen.

Vorteile gegenüber Alternativen

Im Unterschied zu größeren, fremd belüfteten Netzteilen benötigt diese kompakte Variante keinen Kühlluftschacht und erzeugt minimale Abwärmeverluste durch die aktive Getaktete Architektur.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,1800 kg
Artikelgewicht:	0,1800 kg
Abmessungen ( Länge × Breite × Höhe ):	5,90 × 5,40 × 8,90 cm

Technische Daten

Phasen	1
Eingangsnennspannung Ue Nenn	1 x AC 100 ... 240 V
Eingangsspannungsbereich	1 x AC 85 ... 264 V; DC 120 ... 300 V
Eingangsspannungsderating	Ia <= 1 A (< AC 100 V)
Nennnetzfrequenz-Bereich	44 ... 66 Hz; 0 Hz
Eingangsstrom Ie	<= 0,5 A (AC 230 V); <= 0,7 A (AC 110 V)
Einschaltstrom	<= 30 A (NTC)
Leistungsfaktorkorrektur (PFC)	Passiv
Netzausfall-Überbrückung	>= 80 ms (AC 230 V); >= 10 ms (AC 110 V)
Ausgangsnennspannung Ua Nenn	DC 24 V (SELV)
Ausgangsspannungsbereich	DC 22,8 ... 26,4 V (einstellbar)
Voreinstellung	DC 24 V
Ausgangsnennstrom Ia Nenn	1,3 A (DC 24 V); 0,9 A (bei beliebiger Einbaulage)
Ausgangsnennleistung	31,2 W
Regelabweichung	<= 2 %
Restwelligkeit	<= 100 mV (Spitze ? Spitze)
Strombegrenzung	1,1 x Ia Nenn typ.
Verhalten bei Überlast	Konstantstrom
Signalisierung	1 x LED Betriebsanzeige (grün)
Betriebsanzeige	LED grün (Ua)
Verlustleistung Pv	<= 2,6 W; <= 7 W (AC 230 V; Nennlast)
Verlustleistung max. Pv max.	7,3 W (AC 100 V / DC 24 V; 1,3 A)
Wirkungsgrad typ.	82 %
Interne Sicherung	T 2 A / AC 250 V
Vorsicherung (notwendig)	Für DC-Eingangsspannung ist eine externe DC-Sicherung erforderlich.
Vorsicherung (empfohlen)	Leitungsschutzschalter 6 A (Charakteristik C), 10 A (Charakteristik B) oder höher

Eingang

Phasen	1
Eingangsnennspannung Ue Nenn	1 x AC 100 ... 240 V
Eingangsspannungsbereich	1 x AC 85 ... 264 V; DC 120 ... 300 V
Eingangsspannungsderating	Ia <= 1 A (< AC 100 V)
Nennnetzfrequenz-Bereich	44 ... 66 Hz; 0 Hz
Eingangsstrom Ie	<= 0,5 A (AC 230 V); <= 0,7 A (AC 110 V)
Einschaltstrom	<= 30 A (NTC)
Leistungsfaktorkorrektur (PFC)	Passiv
Netzausfall-Überbrückung	>= 80 ms (AC 230 V); >= 10 ms (AC 110 V)

Ausgang

Ausgangsnennspannung Ua Nenn	DC 24 V (SELV)
Ausgangsspannungsbereich	DC 22,8 ... 26,4 V (einstellbar)
Voreinstellung	DC 24 V
Ausgangsnennstrom Ia Nenn	1,3 A (DC 24 V); 0,9 A (bei beliebiger Einbaulage)
Ausgangsnennleistung	31,2 W
Regelabweichung	<= 2 %
Restwelligkeit	<= 100 mV (Spitze ? Spitze)
Strombegrenzung	1,1 x Ia Nenn typ.
Verhalten bei Überlast	Konstantstrom

Signalisierung und Kommunikation

Signalisierung	1 x LED Betriebsanzeige (grün)
Betriebsanzeige	LED grün (Ua)

Wirkungsgrad/Verlustleistungen

Verlustleistung Pv	<= 2,6 W; <= 7 W (AC 230 V; Nennlast)
Verlustleistung max. Pv max.	7,3 W (AC 100 V / DC 24 V; 1,3 A)
Wirkungsgrad typ.	82 %

Absicherung

Interne Sicherung	T 2 A / AC 250 V
Vorsicherung (notwendig)	Für DC-Eingangsspannung ist eine externe DC-Sicherung erforderlich.
Vorsicherung (empfohlen)	Leitungsschutzschalter 6 A (Charakteristik C), 10 A (Charakteristik B) oder höher

Sicherheit und Schutz

Isolationsspannung (Pri.-Sek.)	4.242 kVDC
Schutzklasse	II
Schutzart	IP20; gemäß EN 60529
Rückeinspeisungsfestigkeit	<= 30 VDC
Überspannungskategorie	II
Verschmutzungsgrad	2
Transientenschutz; primär	Varistor
Überspannungschutz; sekundär	<= DC 40 V (im Fehlerfall)
Kurzschlussfest	Ja
Leerlauffest	Ja
Parallelschaltbar	Ja
Reihenschaltbar	Ja
MTBF	> 500.000 h (gemäß IEC 61709)

Anschlussdaten

Anschlusstyp	Eingang/Ausgang
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 740
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	6 ... 7 mm / 0.24 ... 0.28 inch

Anschluss 1

Anschlusstyp	Eingang/Ausgang
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 740
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	6 ... 7 mm / 0.24 ... 0.28 inch

Geometrische Daten

Breite	54 mm / 2.126 inch
Höhe	89 mm / 3.504 inch
Tiefe	59 mm / 2.323 inch
Tiefe ab Oberkante Tragschiene	55 mm / 2.165 inch

Mechanische Daten

Gehäusebauform	Reiheneinbaugehäuse
Montageart	Tragschiene 35

Werkstoffdaten

Brennbarkeitsklasse gemäß UL 94	V0
Gewicht	180 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-25 ... +60 °C (Anlauf bei -40 °C typgeprüft)
Umgebungstemperatur (Lagerung)	-25 ... +80 °C
Umgebungstemperatur UL (Betrieb bei UN)	-25 ... +55 °C
Relative Feuchte	5 ... 96 % (keine Betauung zulässig)
Derating	-3 %/K (> 45 °C)
Klimaklasse	3K3 (gemäß EN 60721)
