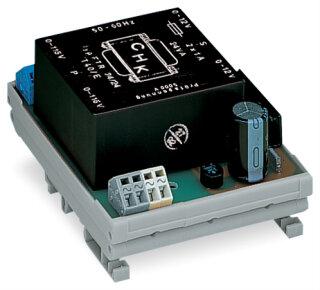

Produktbeschreibung
Die einphasige Stromversorgung im Montagesockel wird auf Tragschiene 35 montiert und mit 1 x AC 230 V ±10 % bei 50 ... 60 Hz gespeist. Sie liefert DC 12 V ±4 % mit 0,5 A Ausgangsnennstrom und einer Restwelligkeit von <= 10 mV, intern abgesichert mit T 0,8 A. Angeschlossen wird über CAGE CLAMP® mit 0,08 ... 2,5 mm². Schutzklasse II, Schutzart IP00, Umgebungstemperatur im Betrieb 0 ... +50 °C.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,5600 kg
|
| Artikelgewicht: |
0,5600 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
5,20 × 7,70 × 10,60 cm |
| Technische Daten: |
Technische Daten
Technische Daten
| Phasen |
1 |
| Eingangsnennspannung Ue Nenn |
1 x AC 230 V |
| Eingangsspannungsbereich |
±10 % |
| Nennnetzfrequenz-Bereich |
50 ... 60 Hz |
| Ausgangsnennspannung Ua Nenn |
DC 12 V |
| Ausgangsspannungsbereich |
±4 % |
| Ausgangsnennstrom Ia Nenn |
0,5 A
|
| Restwelligkeit |
<= 10 mV (Spitze ? Spitze) |
| Verlustleistung max. Pv max. |
23 W
|
| Interne Sicherung |
T 0,8 A |
Eingang
| Phasen |
1 |
| Eingangsnennspannung Ue Nenn |
1 x AC 230 V |
| Eingangsspannungsbereich |
±10 % |
| Nennnetzfrequenz-Bereich |
50 ... 60 Hz |
Ausgang
| Ausgangsnennspannung Ua Nenn |
DC 12 V |
| Ausgangsspannungsbereich |
±4 % |
| Ausgangsnennstrom Ia Nenn |
0,5 A
|
| Restwelligkeit |
<= 10 mV (Spitze ? Spitze) |
Wirkungsgrad/Verlustleistungen
| Verlustleistung max. Pv max. |
23 W
|
Absicherung
| Interne Sicherung |
T 0,8 A |
Sicherheit und Schutz
| Schutzklasse |
II |
| Schutzart |
IP00; gemäß EN 60529 |
| Verschmutzungsgrad |
2 |
| Reihenschaltbar |
Nein |
Anschlussdaten
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO Serie 236 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Anschluss 1
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO Serie 236 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Geometrische Daten
| Breite |
77 mm / 3.031 inch |
| Höhe |
106 mm / 4.173 inch |
| Tiefe ab Oberkante Tragschiene |
52 mm / 2.047 inch |
Mechanische Daten
| Gehäusebauform |
Montagesockel |
| Montageart |
Tragschiene 35 |
Werkstoffdaten
| Brandlast |
1,145MJ |
| Gewicht |
560 g
|
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
0 ... +50 °C |
Normen und Bestimmungen
| Konformitätskennzeichnung |
CE |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
3 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821168614 |
| Zolltarifnummer |
85044083900 |
Produktklassifikation
| UNSPSC |
39121004 |
| eCl@ss 10.0 |
27-04-07-01 |
| eCl@ss 9.0 |
27-04-07-01 |
| ETIM 9.0 |
EC002540 |
| ETIM 10.0 |
EC002540 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| CAS-No. |
7439-92-179-94-7 |
| REACH Candidate List Substance |
2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenolLead |
| RoHS Compliance Status |
Compliant,With Exemption |
| RoHS Exemption |
7(a)7(c)-I |
| SCIP notification number (Austria) |
c9c713b3-614f-4cc8-8e12-03b56e03c379 |
| SCIP notification number (Belgium) |
d29e62d1-0a2a-457f-ba1f-3f7aeae03a5d |
| SCIP notification number (Bulgaria) |
4f0f061e-8a96-4070-8fe2-ec2a32bb13e4 |
| SCIP notification number (Czech Republic) |
157997a7-d730-474e-b608-14067c37404a |
| SCIP notification number (Denmark) |
8bfa2ce9-7451-472a-8bb1-80eb30992ea8 |
| SCIP notification number (Finland) |
0c7ba7fc-79a1-401d-affe-f7cad609aed5 |
| SCIP notification number (France) |
482f0351-2806-471f-b7d2-0610a4c70898 |
| SCIP notification number (Germany) |
5f3fc8ac-b439-4609-a12f-244f6e92d36b |
| SCIP notification number (Hungary) |
3f18c326-1fbc-4228-a30d-54a23d481701 |
| SCIP notification number (Italy) |
a49788ba-4bf2-4a4d-abf3-d73fa539d7b1 |
| SCIP notification number (Netherlands) |
334fb5a1-99be-45ca-a0ad-54669b2a86c2 |
| SCIP notification number (Poland) |
b29ce093-5376-4827-acd8-5bc3edea026e |
| SCIP notification number (Romania) |
a5eb8ffb-ecd5-485f-94c6-9ca02ab11270 |
| SCIP notification number (Sweden) |
7b7e8da9-ee5e-4ff3-b5e2-9fd74b5ae48f |
|
Technische Daten
Technische Daten
| Phasen |
1 |
| Eingangsnennspannung Ue Nenn |
1 x AC 230 V |
| Eingangsspannungsbereich |
±10 % |
| Nennnetzfrequenz-Bereich |
50 ... 60 Hz |
| Ausgangsnennspannung Ua Nenn |
DC 12 V |
| Ausgangsspannungsbereich |
±4 % |
| Ausgangsnennstrom Ia Nenn |
0,5 A
|
| Restwelligkeit |
<= 10 mV (Spitze-Spitze) |
| Verlustleistung max. Pv max. |
23 W
|
| Interne Sicherung |
T 0,8 A |
Anschlussdaten
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Anschlusstechnik |
CAGE CLAMP® |
| WAGO Klemme |
WAGO Serie 236 |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
Mechanische Daten
| Gehäusebauform |
Montagesockel |
| Montageart |
Tragschiene 35 |
Geometrische Daten
| Breite |
77 mm / 3.031 inch |
| Höhe |
106 mm / 4.173 inch |
| Tiefe ab Oberkante Tragschiene |
52 mm / 2.047 inch |
Werkstoffdaten
| Brandlast |
1,145MJ |
| Gewicht |
560 g
|
Sicherheit und Schutz
| Schutzklasse |
II |
| Schutzart |
IP00; gemäß EN 60529 |
| Verschmutzungsgrad |
2 |
| Reihenschaltbar |
Nein |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
0 ... +50 °C |
Normen und Bestimmungen
| Konformitätskennzeichnung |
CE |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
3 (1) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821168614 |
| Zolltarifnummer |
85044083900 |
Produktklassifikation
| UNSPSC |
39121004 |
| eCl@ss 10.0 |
27-04-07-01 |
| eCl@ss 9.0 |
27-04-07-01 |
| ETIM 9.0 |
EC002540 |
| ETIM 10.0 |
EC002540 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| CAS-No. |
7439-92-179-94-7 |
| REACH Candidate List Substance |
2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenolLead |
| RoHS Compliance Status |
Compliant,With Exemption |
| RoHS Exemption |
7(a)7(c)-I |
| SCIP notification number (Austria) |
c9c713b3-614f-4cc8-8e12-03b56e03c379 |
| SCIP notification number (Belgium) |
d29e62d1-0a2a-457f-ba1f-3f7aeae03a5d |
| SCIP notification number (Bulgaria) |
4f0f061e-8a96-4070-8fe2-ec2a32bb13e4 |
| SCIP notification number (Czech Republic) |
157997a7-d730-474e-b608-14067c37404a |
| SCIP notification number (Denmark) |
8bfa2ce9-7451-472a-8bb1-80eb30992ea8 |
| SCIP notification number (Finland) |
0c7ba7fc-79a1-401d-affe-f7cad609aed5 |
| SCIP notification number (France) |
482f0351-2806-471f-b7d2-0610a4c70898 |
| SCIP notification number (Germany) |
5f3fc8ac-b439-4609-a12f-244f6e92d36b |
| SCIP notification number (Hungary) |
3f18c326-1fbc-4228-a30d-54a23d481701 |
| SCIP notification number (Italy) |
a49788ba-4bf2-4a4d-abf3-d73fa539d7b1 |
| SCIP notification number (Netherlands) |
334fb5a1-99be-45ca-a0ad-54669b2a86c2 |
| SCIP notification number (Poland) |
b29ce093-5376-4827-acd8-5bc3edea026e |
| SCIP notification number (Romania) |
a5eb8ffb-ecd5-485f-94c6-9ca02ab11270 |
| SCIP notification number (Sweden) |
7b7e8da9-ee5e-4ff3-b5e2-9fd74b5ae48f |
