Produktbeschreibung

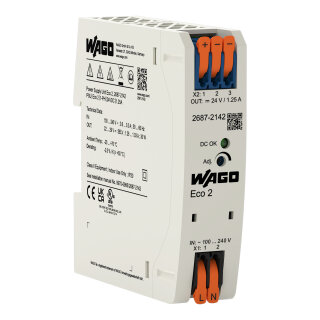

Die Stromversorgung Eco 2 2687-2142 ist eine 1-phasige Stromversorgung für Schaltschränke und dezentrale Steuerungsaufbauten. Sie wandelt Eingangsspannungen von AC 100 bis 240 V in eine stabilisierte Ausgangsspannung von DC 24 V bei 1,25 A (30 W Nennleistung) um. Der Ausgangsspannungsbereich ist von DC 22 bis 29 V einstellbar und zeigt eine Regelabweichung von maximal 1 %. Die Stromversorgung arbeitet galvanisch getrennt nach EN 61010 / UL 61010 (SELV/PELV) und verfügt über eine LED-Anzeige für den DC-OK-Status. Der Anschluss erfolgt werkzeuglos über die Push-in CAGE CLAMP®-Technik mit eindrähtigen Leitern (0,2–4 mm²) und feindrähtigen Leitern mit oder ohne Aderendhülse. Der Betriebstemperaturbereich liegt zwischen -25 und +70 °C; die typgeprüfte Anlauftemperatur ist -40 °C. Die Eco 2 wird horizontal zur natürlichen Konvektion kühlung in Schaltschränken montiert und ist reihenschaltbar sowie parallelschaltbar.
Anwendungsbereiche
Typische Anwendungen sind die Stromversorgung von SPS-Eingangsbeschaltungen und Sensor-Aktor-Feldgeräten in dezentralen Steuerverteilern sowie die Absicherung von Steuerstromkreisen in Verpackungsmaschinen und Förderanlagen.
Vorteile gegenüber Alternativen
Im Unterschied zu einfachen linearen Stromversorgungen bietet die Eco 2 durch ihre Schaltreglertopologie einen deutlich geringeren Eingangsstrom (<=0,3 A bei AC 230 V) und damit reduzierte Energieverluste in langen Zuleitungen. Eine optionale Beschriftungsaufnahme (Zubehör) ermöglicht die Kennzeichnung mit WAGO-Beschriftungskarten.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1600 kg
|
| Artikelgewicht: |
0,1600 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
9,00 × 2,50 × 10,00 cm |
Technische Daten
Technische Daten
| Phasen |
1 |
| Eingangsnennspannung Ue Nenn |
1 x AC 100 ... 240 V1 x AC 100 ... 240 V |
| Eingangsspannungsbereich |
1 x AC 90 ... 264 V |
| Nennnetzfrequenz-Bereich |
50 ... 60 Hz |
| Eingangsstrom Ie |
<= 0,3 A (AC 230 V; Nennlast); <= 0,6 A (AC 100 V; Nennlast) |
| Einschaltstrom |
<= 10 A (nach 1 ms) |
| Leistungsfaktorkorrektur (PFC) |
Passiv |
| Netzausfall-Überbrückung |
>= 120 ms (AC 230 V); >= 15 ms (AC 110 V) |
| Ausgangsnennspannung Ua Nenn |
DC 24 V (SELV) |
| Ausgangsspannungsbereich |
DC 22 ... 29 V (einstellbar) |
| Voreinstellung |
DC 24 V |
| Ausgangsnennstrom Ia Nenn |
1,25 A (DC 24 V) |
| Ausgangsnennleistung |
30 W
|
| Regelabweichung |
<= 1 % |
| Restwelligkeit |
<= 30 mV (Spitze ? Spitze, bei AC 230 V) |
| Verhalten bei Überlast |
Konstantleistung bis 125 %; bei Kurzschluss Abschaltung und automatischer Wiederanlauf |
| Signalisierung |
1 x LED DC OK (grün) |
| Verlustleistung Pv |
<= 0,2 W (Leerlauf); <= 4,3 W (Nennlast) |
| Wirkungsgrad typ. |
88 %
|
| Interne Sicherung |
T 1 A / AC 250 V |
| Vorsicherung (empfohlen) |
16 A (für USA/Kanada: 15 A) |
Eingang
| Phasen |
1 |
| Eingangsnennspannung Ue Nenn |
1 x AC 100 ... 240 V1 x AC 100 ... 240 V |
| Eingangsspannungsbereich |
1 x AC 90 ... 264 V |
| Nennnetzfrequenz-Bereich |
50 ... 60 Hz |
| Eingangsstrom Ie |
<= 0,3 A (AC 230 V; Nennlast); <= 0,6 A (AC 100 V; Nennlast) |
| Einschaltstrom |
<= 10 A (nach 1 ms) |
| Leistungsfaktorkorrektur (PFC) |
Passiv |
| Netzausfall-Überbrückung |
>= 120 ms (AC 230 V); >= 15 ms (AC 110 V) |
Ausgang
| Ausgangsnennspannung Ua Nenn |
DC 24 V (SELV) |
| Ausgangsspannungsbereich |
DC 22 ... 29 V (einstellbar) |
| Voreinstellung |
DC 24 V |
| Ausgangsnennstrom Ia Nenn |
1,25 A (DC 24 V) |
| Ausgangsnennleistung |
30 W
|
| Regelabweichung |
<= 1 % |
| Restwelligkeit |
<= 30 mV (Spitze ? Spitze, bei AC 230 V) |
| Verhalten bei Überlast |
Konstantleistung bis 125 %; bei Kurzschluss Abschaltung und automatischer Wiederanlauf |
Signalisierung und Kommunikation
| Signalisierung |
1 x LED DC OK (grün) |
Wirkungsgrad/Verlustleistungen
| Verlustleistung Pv |
<= 0,2 W (Leerlauf); <= 4,3 W (Nennlast) |
| Wirkungsgrad typ. |
88 %
|
Absicherung
| Interne Sicherung |
T 1 A / AC 250 V |
| Vorsicherung (empfohlen) |
16 A (für USA/Kanada: 15 A) |
Sicherheit und Schutz
| Isolationsspannung (Pri.-Sek., AC) |
3.510 V
|
| Schutzklasse |
II |
| Schutzart |
IP20; gemäß EN 60529 |
| Rückeinspeisungsfestigkeit |
<= 35 VDC |
| Überspannungskategorie |
III (<= 2000 m ü. N. N.); II (> 2000 m ü. N. N.) |
| Verschmutzungsgrad |
2 |
| Kurzschlussfest |
Ja |
| Leerlauffest |
Ja |
| Parallelschaltbar |
Ja |
| Reihenschaltbar |
Ja |
| MTBF |
> 1.000.000 h (gemäß IEC 61709) |
Anschlussdaten
| Anschlusstyp |
Eingang/Ausgang |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| WAGO Klemme |
WAGO Serie 2604 |
| Eindrähtiger Leiter |
0,2 ... 4 mm² / 24 ... 12 AWG |
| Feindrähtiger Leiter |
0,2 ... 4 mm² / 24 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 2,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 2,5 mm² |
| Abisolierlänge |
9 ... 11 mm / 0.35 ... 0.43 inch |
Anschluss 1
| Anschlusstyp |
Eingang/Ausgang |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| WAGO Klemme |
WAGO Serie 2604 |
| Eindrähtiger Leiter |
0,2 ... 4 mm² / 24 ... 12 AWG |
| Feindrähtiger Leiter |
0,2 ... 4 mm² / 24 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 2,5 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 2,5 mm² |
| Abisolierlänge |
9 ... 11 mm / 0.35 ... 0.43 inch |
Geometrische Daten
| Breite |
25 mm / 0.984 inch |
| Höhe |
100 mm / 3.937 inch |
| Tiefe ab Oberkante Tragschiene |
90 mm / 3.54 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) |
-25 ... +70 °C (Anlauf bei -40 °C typgeprüft) |
| Umgebungstemperatur (Lagerung) |
-40 ... +85 °C |
| Relative Feuchte |
5 ... 96 % (keine Betauung zulässig) |
| Derating |
Siehe Typenschild/Handbuch |
| Klimaklasse |
3K3 (gemäß EN 60721) |
| Einsatzhöhe max. |
5000 m
|
Normen und Bestimmungen
| Konformitätskennzeichnung |
CE |
| Normen/Bestimmungen |
EN 61010-1EN 61010-2-201EN 61204-3UL 61010-1UL 61010-2-201SEMI F47UL 121201 (HazLoc) |
Kaufmännische Daten
| VPE (UVPE) |
1 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CN |
| GTIN |
4066966296501 |
| Zolltarifnummer |
85044083900 |
Produktklassifikation
| UNSPSC |
39121004 |
| ETIM 9.0 |
EC002540 |
| ETIM 10.0 |
EC002540 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| CAS-No. |
1303-86-21317-36-87439-92-179-94-7 |
| REACH Candidate List Substance |
2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenolDiboron trioxideLeadLead monoxide |
| RoHS Compliance Status |
Compliant,With Exemption |
| RoHS Exemption |
6(c)7(a)7(c)-I7(c)-II |
