Produktbeschreibung

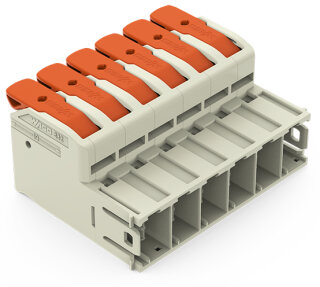

Die 1-Leiter-Stiftleiste 832-1206/000-9034 von WAGO ist ein Leiterplattensteckverbinder aus der MCS-Familie mit sechs Klemmstellen und Hebelbetätigung. Die Anschlusstechnik basiert auf Push-in CAGE CLAMP, einer werkzeuglosen Stecktechnologie für starre und feindrähtige Leiter mit Aderendhülse. Der Leiterquerschnitt reicht von 0,75 mm² bis 16 mm² bei eindrähtigen Leitern und bis 25 mm² bei feindrähtigen Leitern; die Abisolieruglänge liegt zwischen 18 und 20 mm. Das Rastermaß von 10,16 mm ermöglicht kompakte Bestückung auf der Leiterplatte. Die Abmessungen betragen 62,26 × 29,1 × 50,6 mm, Grenztemperaturbereich -60 bis +120 °C. Der Betätigungshebel vereinfacht das Einstecken und Herausziehen ohne Werkzeug. Versilberte Kontakte gewährleisten sichere elektrische Verbindungen. Verdrehschutz und variable Kodierung ermöglichen sichere Bestückung.
Anwendungsbereiche
Typische Anwendungsfelder sind die Verdrahtung von Steuerungsleiterplatten in Schaltschränken für Verpackungsmaschinen, die SPS-Ein- und Ausgangsbeschaltung sowie Sensor-Aktor-Anbindungen in Automatisierungsanlagen.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen Leiterplatten-Schraubklemmen bietet die Push-in CAGE CLAMP-Technologie schnelleres Design-In und reduzierten Montageaufwand, da kein Abisolieren und kein Drehmoment-Anziehen erforderlich ist. Andere Polzahlen können über den WAGO-Configurator konfiguriert werden.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,8772 kg
|
| Artikelgewicht: |
0,0731 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
5,06 × 6,23 × 2,91 cm |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das MCS – MULTI CONNECTION SYSTEM – ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Strom |
| Varianten: |
Andere PolzahlenWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
6 |
| Gesamte Anzahl der Potentiale |
6 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Hebel |
| Eindrähtiger Leiter |
0,75 ... 16 mm² / 18 ... 4 AWG |
| Feindrähtiger Leiter |
0,75 ... 25 mm² / 18 ... 4 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,75 ... 16 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,75 ... 16 mm² |
| Abisolierlänge |
18 ... 20 mm / 0.71 ... 0.79 inch |
| Polzahl |
6 |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Hebel |
| Eindrähtiger Leiter |
0,75 ... 16 mm² / 18 ... 4 AWG |
| Feindrähtiger Leiter |
0,75 ... 25 mm² / 18 ... 4 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,75 ... 16 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,75 ... 16 mm² |
| Abisolierlänge |
18 ... 20 mm / 0.71 ... 0.79 inch |
| Polzahl |
6 |
| Leiteranschlussrichtung zur Steckrichtung |
0° |
Geometrische Daten
| Rastermaß |
10,16 mm / 0.4 inch |
| Breite |
62,26 mm / 2.451 inch |
| Höhe |
29,1 mm / 1.146 inch |
| Tiefe |
50,6 mm / 1.992 inch |
Mechanische Daten
| variable Kodierung |
Ja |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Stiftleiste/Stecker |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
Ja |
| Stecken ohne Teilungsverlust |
Nein |
| Verriegelung der Steckverbindung |
ohne |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polybutylenterephtalat (PBT) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Silber |
| Brandlast |
0,978MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht |
73,1 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +120 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| VPE (UVPE) |
12 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
PL |
| GTIN |
4066966831313 |
| Zolltarifnummer |
85366930000 |
Produktklassifikation
| UNSPSC |
39121409 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
