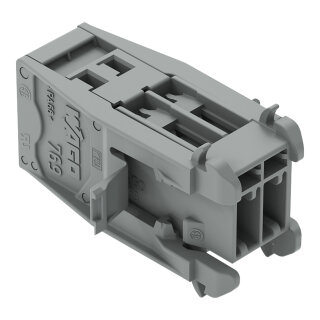

1-Leiter-Stiftleiste 769-612/005-000 CAGE CLAMP 4 mm² 12-polig

1-Leiter-Stiftleiste 769-612/005-000 CAGE CLAMP 4 mm² 12-polig

Artikelnummer: WAG-769-612/005-000
GTIN: 4044918854528
HAN: 769-612/005-000
Inhalt: 15 Stück

1-Leiter-Stiftleiste 769-612/005-000, CAGE CLAMP®, 4 mm², 12-polig, 32 A / 500 V. Frontverdrahtung mit Betätigungswerkzeug für Schaltanlagen und.

96,14 €

6,41 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 163,68 €

● Bestellbar, Lieferzeit 11 - 14 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 1-Leiter-Stiftleiste 769-612/005-000 ist eine Reihenklemme mit CAGE CLAMP®-Anschlusstechnik für den Schaltanlagenbau und die Steuerungsverdrahtung. Sie verbindet Funktionalität einer Reihenklemme mit der Steckbarkeit eines Steckverbinders. Mit 12 Klemmstellen bei 5 mm Rastermaß, Bemessungsstrom 32 A und Bemessungsspannung 500 V nach Überspannungskategorie III ist die Stiftleiste auf sichere Hochlast-Verdrahtung ausgelegt. Der Nennquerschnitt beträgt 4 mm²; anschließbar sind eindrähtiger und feindrähtiger Kupferleiter von 0,08 bis 4 mm² mit einer Abisolierlänge von 8 bis 9 mm. Die CAGE CLAMP®-Käfigzugfeder ermöglicht werkzeuglose Leiteranschlüsse ohne erforderliche Aderendhülsen und garantiert wartungsfreie Kontaktgebung. Die Betätigung erfolgt über ein Betätigungswerkzeug für strukturierte und schnelle Elektroinstallation.

Anwendungsbereiche

Typische Anwendungsfelder sind die Verdrahtung von Steuerungsverteilern in der Bahntechnik, Verpackungsmaschinen und Schaltanlagenbau, wo steckbare Reihenklemmen Vorkonfektionierung und schnelle Modularisierung ermöglichen. Ebenso eignet sich die Stiftleiste für Gehäusedurchführungen dank ihres Snap-In-Flansches und des integrierten Verdrehschutzes.

Vorteile gegenüber Alternativen

Im Vergleich zu starren Schraubklemmen bietet das variable Verdrahtungssystem erhebliche Zeit- und Kosteneinsparungen bei Herstellung, Montage, Betrieb und Wartung. Breite 81,3 mm, Höhe 24,4 mm, Tiefe 41,7 mm. Dauergebrauchstemperaturbereich -60 bis +105 °C.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,5445 kg
Artikelgewicht:	0,0363 kg
Abmessungen ( Länge × Breite × Höhe ):	4,17 × 8,13 × 2,44 cm

Technische Daten

Elektrische Daten

Bemessungsspannung (III / 3)	500 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	32 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Verdrahtungsrichtung	Frontverdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsspannung (III / 3)	500 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	32 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	12
Gesamte Anzahl der Potentiale	12
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	4 mm² / 12 AWG
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	12
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	4 mm² / 12 AWG
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	12
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Rastermaß	5 mm / 0.197 inch
Breite	81,3 mm / 3.201 inch
Höhe	24,4 mm / 0.961 inch
Tiefe	41,7 mm / 1.64 inch

Mechanische Daten

variable Kodierung	Ja
Direktkontaktierung PE zur TS/Bohrloch/Gehäuse	Nein
Befestigungsart	Snap-In-Flansch
Verdrehschutz	Ja
für Gehäusedurchführung geeignet	Ja

Steckverbindung

Kontaktausführung im Steckverbinderbereich	Stiftleiste/Stecker
Steckverbinder Anschlusstyp	für Leiter
Fehlsteckschutz	Nein
Stecken ohne Teilungsverlust	Nein
