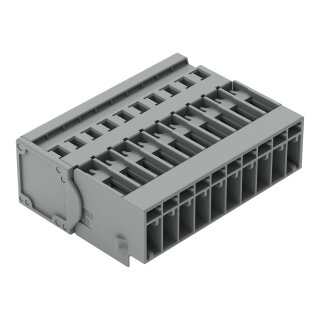

1-Leiter-Stiftleiste 769-610 CAGE CLAMP 4 mm² 10-polig grau

1-Leiter-Stiftleiste 769-610 CAGE CLAMP 4 mm² 10-polig grau

Artikelnummer: WAG-769-610
GTIN: 4044918521529
HAN: 769-610
Inhalt: 25 Stück

1-Leiter-Stiftleiste 769-610, CAGE CLAMP®, 10-polig, 4 mm² / 32 A / 500 V, Rastermaß 5 mm. Werkzeuggesteuerte Verdrahtung für Schaltanlagen und Steuerungen.

132,24 €

5,29 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 224,91 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 1-Leiter-Stiftleiste 769-610 ist eine 10-polige Reihenklemme mit CAGE CLAMP®-Universalanschluss für Frontverdrahtung in Schaltanlagen und Steuerungsverteilern. Die Stiftleiste bewältigt Leiterquerschnitte von 0,08 bis 4 mm² (eindräht und feindräht), bei einem Bemessungsstrom von 32 A und einer Bemessungsspannung von 500 V. Das Rastermaß beträgt 5 mm, die Abmessungen betragen 53,6 × 18,3 × 40,2 mm. Die Abisolierlänge liegt zwischen 8 und 9 mm.

Anwendungsbereiche

Typische Einsatzfelder sind die Verdrahtung von Steuerkreisen in Bahntechnik-Anlagen, wo die Stiftleiste zusammen mit passendem Stecker ein modulares Verbindungssystem bildet, sowie die Vorkonfektionierung in Schaltschrankbau und Anlagenmontage.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen entfällt bei der CAGE CLAMP®-Technologie das Aufcrimpen von Aderendhülsen vollständig – der Leiter wird werkzeuggesteuert direkt in die Käfigzugfeder eingespannt. Das System bietet variable Kodierung und Verdrehschutz, was Verdrahtungsfehler minimiert. Dauergebrauchstemperatur von –60 bis +105 °C ermöglicht Einsätze in temperaturkritischen Umgebungen wie Außenverteilern oder Hochtemperaturschaltschränken.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,7125 kg
Artikelgewicht:	0,0285 kg
Abmessungen ( Länge × Breite × Höhe ):	4,02 × 5,36 × 1,83 cm

Technische Daten

Elektrische Daten

Bemessungsspannung (III / 3)	500 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	32 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Verdrahtungsrichtung	Frontverdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsspannung (III / 3)	500 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	32 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	10
Gesamte Anzahl der Potentiale	10
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	4 mm² / 12 AWG
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	10
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	4 mm² / 12 AWG
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	10
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Rastermaß	5 mm / 0.197 inch
Breite	53,6 mm / 2.11 inch
Höhe	18,3 mm / 0.72 inch
Tiefe	40,2 mm / 1.583 inch

Mechanische Daten

variable Kodierung	Ja
Direktkontaktierung PE zur TS/Bohrloch/Gehäuse	Nein
Befestigungsart	Fliegende Verbindung
Verdrehschutz	Ja

Steckverbindung

Kontaktausführung im Steckverbinderbereich	Stiftleiste/Stecker
Steckverbinder Anschlusstyp	für Leiter
Fehlsteckschutz	Nein
Stecken ohne Teilungsverlust	Nein
