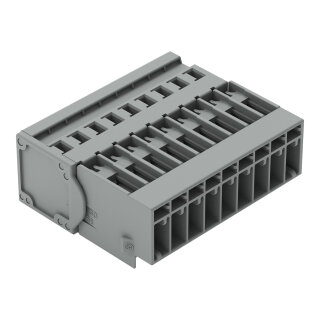

1-Leiter-Stiftleiste WAGO 769-609 CAGE CLAMP 4 mm² 9-polig grau

1-Leiter-Stiftleiste WAGO 769-609 CAGE CLAMP 4 mm² 9-polig grau

Artikelnummer: WAG-769-609
GTIN: 4044918521444
HAN: 769-609
Inhalt: 25 Stück

1-Leiter-Stiftleiste 769-609 mit CAGE CLAMP-Anschluss, 4 mm² / 32 A / 500 V, 9-polig. Werkzeugbetätigung für Frontverdrahtung in Schaltanlagen und.

120,36 €

4,81 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 204,68 €

● Bestellbar, Lieferzeit ca. 4 Wochen (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 1-Leiter-Stiftleiste WAGO 769-609 ist eine neunpolige Reihenklemme mit CAGE CLAMP-Universalanschluss für Frontverdrahtung in Steuerungsschränken und Schaltanlagen. Die Anschlusstechnik akzeptiert Leiterquerschnitte von 0,08 bis 4 mm² ohne Vorbehandlung — sowohl eindrähtiga als auch feindrähtig. Der Bemessungsstrom liegt bei 32 A, die Bemessungsspannung bei 500 V (Überspannungskategorie III / Verschmutzungsgrad 3), die Bemessungsstoßspannung bei 6 kV. Die Abisolierlänge beträgt 8 bis 9 mm. Das Rastermaß von 5 mm ermöglicht dichte Verdrahtung; die Gesamtabmessungen betragen 48,6 × 18,3 × 40,2 mm. Die Stiftleiste wird über ein Betätigungswerkzeug betätigt, was strukturierte und schnelle Elektroinstallation ermöglicht.

Anwendungsbereiche

Typische Anwendungen sind die Vorkonfektionierung in Schaltanlagenbau und Bahntechnik, wo die CAGE CLAMP-Technologie wartungsfreie Anschlüsse ohne Aderendhülsen bietet. Die variable Kodierung und der Verdrehschutz ermöglichen sichere und wiederholbare Verbindungen. Der Temperaturbereich von ?35 bis +85 °C (Verarbeitung) und ?60 bis +105 °C (Dauergebrauch) deckt typische Schaltschrankumgebungen ab.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen spart die werkzeugbetätigte CAGE CLAMP-Lösung Zeit beim Anschließen und Austauschen von Leitungen, insbesondere bei häufiger Verdrahtungsänderung.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,6500 kg
Artikelgewicht:	0,0260 kg
Abmessungen ( Länge × Breite × Höhe ):	4,02 × 4,86 × 1,83 cm

Technische Daten

Elektrische Daten

Bemessungsspannung (III / 3)	500 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	32 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Verdrahtungsrichtung	Frontverdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsspannung (III / 3)	500 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	32 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	9
Gesamte Anzahl der Potentiale	9
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	4 mm² / 12 AWG
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	9
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	4 mm² / 12 AWG
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Polzahl	9
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Rastermaß	5 mm / 0.197 inch
Breite	48,6 mm / 1.913 inch
Höhe	18,3 mm / 0.72 inch
Tiefe	40,2 mm / 1.583 inch

Mechanische Daten

variable Kodierung	Ja
Direktkontaktierung PE zur TS/Bohrloch/Gehäuse	Nein
Befestigungsart	Fliegende Verbindung
Verdrehschutz	Ja

Steckverbindung

Kontaktausführung im Steckverbinderbereich	Stiftleiste/Stecker
Steckverbinder Anschlusstyp	für Leiter
Fehlsteckschutz	Nein
Stecken ohne Teilungsverlust	Nein
